—AI驱动下的设备周期上行与国产替代加速

第一章行业概况与市场现状

1.1半导体设备行业定义与分类

半导体设备是芯片制造过程中使用的各类专用设备的统称，涵盖从晶圆制造到封装测试的全流程。按工艺流程划分，半导体设备分为前道设备（晶圆制造）和后道设备（封装与测试）两大类，其中前道设备占晶圆厂总投资的80%以上。

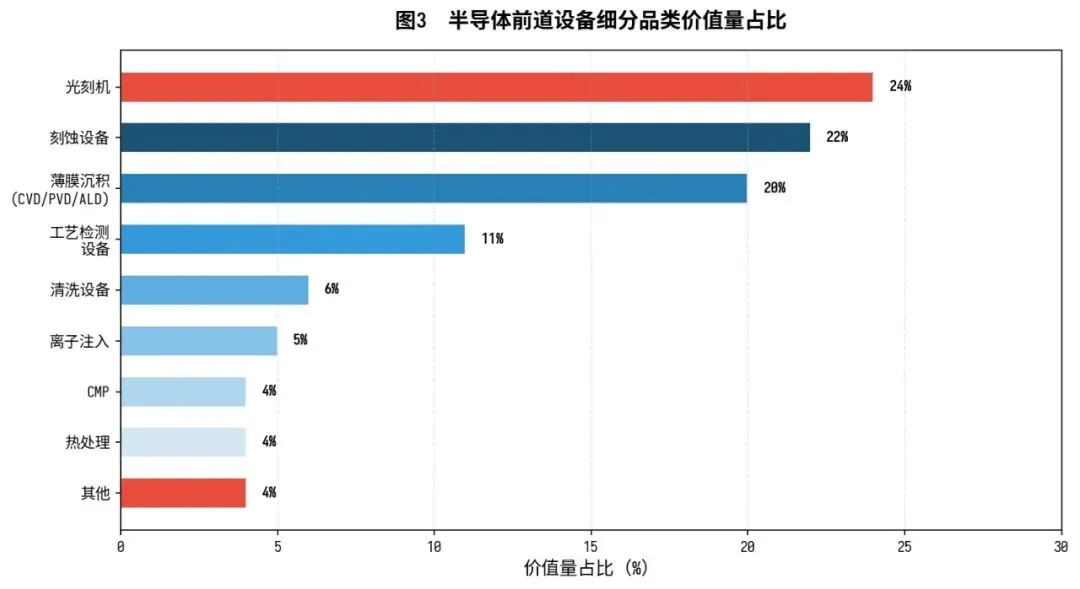

前道设备主要包括光刻机、刻蚀设备、薄膜沉积设备（CVD/PVD/ALD）、离子注入设备、CMP（化学机械抛光）设备、清洗设备、热处理设备和工艺检测设备等。后道设备主要包括键合机、引线键合、封装设备和测试设备（测试机、分选机、探针台等）。从价值量占比看，光刻机约占24%，刻蚀设备和薄膜沉积设备各占约20-22%，检测设备约11%，其余品类合计约25%。

1.2全球市场规模与增长态势

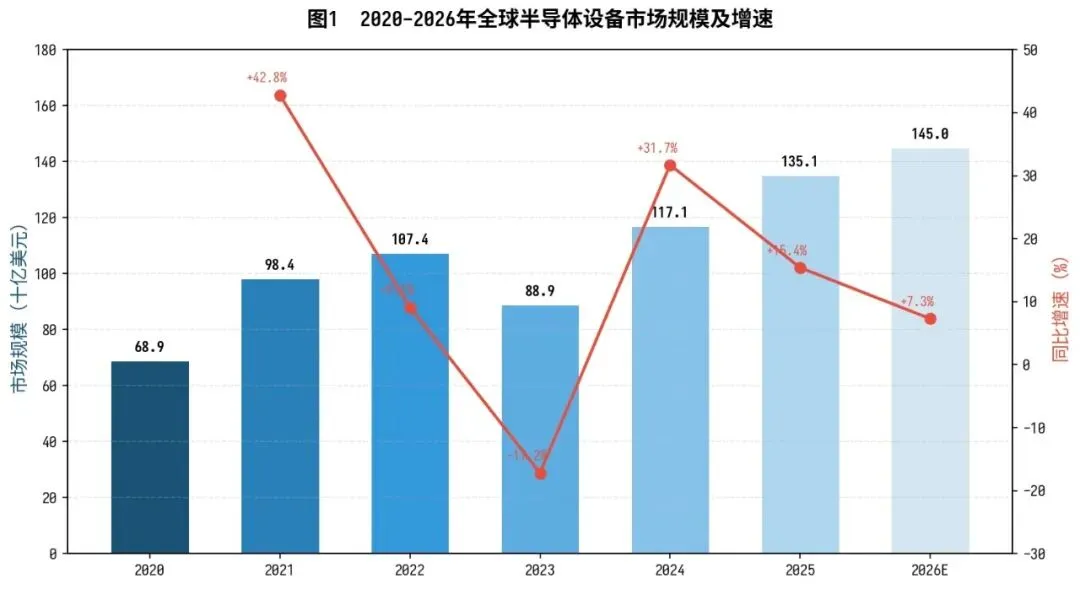

根据SEMI（国际半导体产业协会）发布的最新数据，2025年全球半导体制造设备销售额达到1351亿美元，同比增长15%，创下历史新高。这一增长主要由AI芯片需求驱动的先进逻辑制程和存储芯片扩产所拉动。回顾2020-2025年，全球半导体设备市场经历了"先扬后抑再反弹"的周期：2020年689亿美元→2021年984亿美元（+42.8%）→2022年1074亿美元（+9.1%）→2023年889亿美元（-17.2%）→2024年1171亿美元（+31.7%）→2025年1351亿美元（+15.4%）。

数据来源：SEMI

从设备类型看，晶圆制造设备（WFE）2025年销售额约1108亿美元，同比增长6.2%，较SEMI此前预测的1076亿美元有所上调，主要受代工厂和存储器应用设备销售增加推动。封装设备（A&P）和测试设备表现更为亮眼：测试设备销售额预计激增48.1%至112亿美元，封装设备也实现两位数增长，反映出先进封装产能紧缺下的密集投入。

展望2026年，多家机构预测全球半导体设备市场将继续增长。SEMI预计WFE将增长至约1150-1200亿美元水平，加上封装和测试设备，全球半导体设备总销售额有望突破1450亿美元。增长动力主要来自：台积电2nm量产带来的先进制程设备需求、HBM4量产驱动的存储设备采购、以及中国大陆成熟制程扩产的持续投入。

1.3区域市场格局

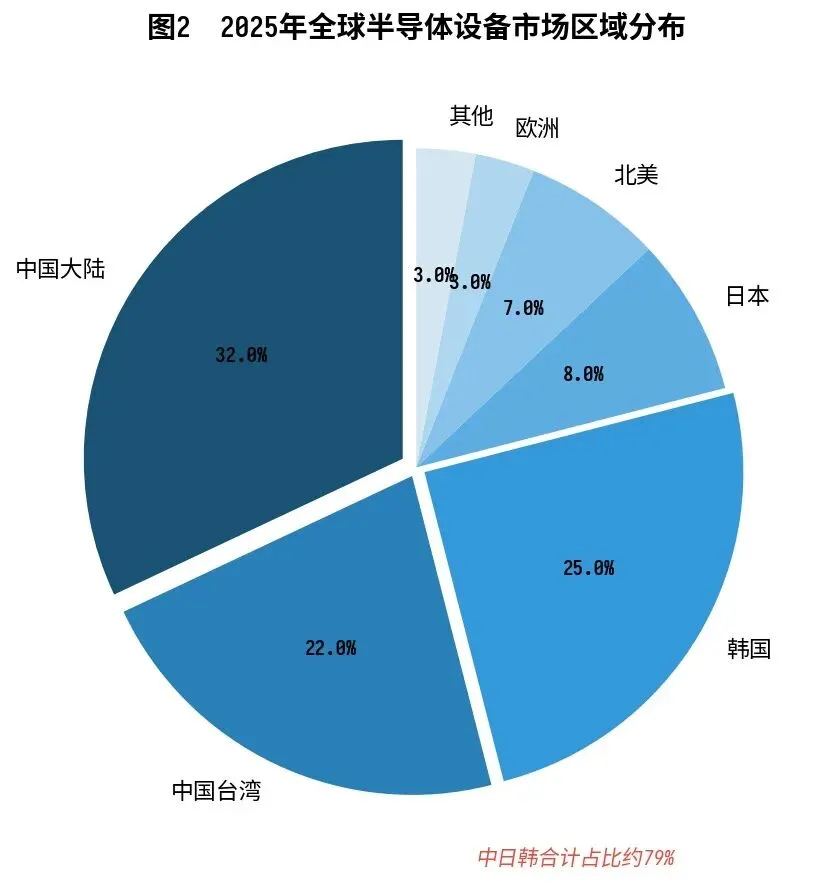

从区域分布看，2025年全球半导体设备支出高度集中在亚洲，中国大陆、中国台湾和韩国三个地区合计占全球市场的79%，较2024年的74%进一步提升。具体来看：

数据来源：SEMI

中国大陆连续两年成为全球最大半导体设备市场，2025年占比约32%。但值得注意的是，2025年中国大陆设备采购额与2024年基本持平（SEMI表述为"flat"），结束了此前连续高速增长的态势。这主要受两方面影响：一是前期大量扩产后的消化期，二是美国出口管制限制了部分高端设备的对华出口。

中国台湾地区占比约22%，主要受台积电资本开支大幅增长驱动。台积电2025年资本开支预计达380-420亿美元，较2024年增长约30%，其中超过50%用于设备采购。韩国占比约25%，SK海力士和三星在HBM和先进DRAM上的密集投入是主要拉动力。日本占比约8%，北美约7%，欧洲约3%。

1.4中国市场现状

中国是全球最大的半导体设备消费市场，但本土供给能力与需求之间存在显著缺口。根据海关总署数据，2025年中国进口半导体设备27282台，同比下降7.08%，但进口金额达202.35亿美元，同比增长3.17%——进口数量下降但金额上升，说明单台设备均价提升，高端设备进口依赖度仍然很高。

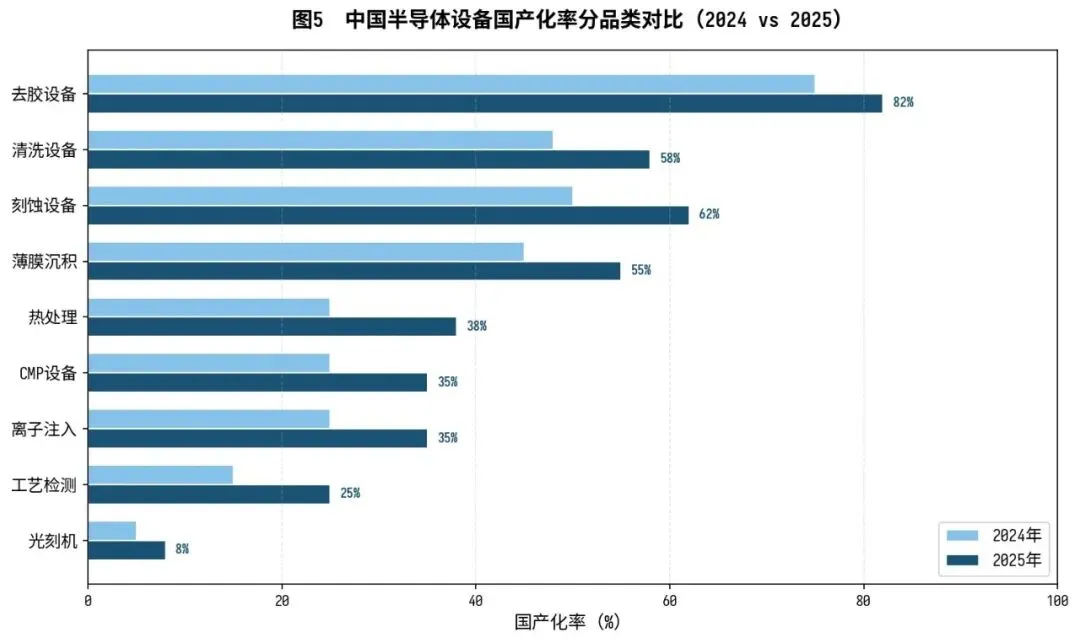

从国产化进展看，2025年中国半导体设备整体国产化率达到30%-35%，较2024年提升5-8个百分点。分品类看，去胶设备国产化率已超80%，刻蚀设备55%-65%，清洗设备50%-63%，薄膜沉积设备约55%，热处理设备30%-40%，CMP设备30%-40%，离子注入设备约35%。光刻机仍然是最大短板，国产化率不足10%，高端EUV/DUV光刻机完全依赖进口。

数据来源：TrendForce、行业研报整理

国内晶圆厂扩产方面，2026年长鑫存储计划扩产约5-6万片/月（对应设备采购额约350-430亿元），长江存储三期产线设备招标启动，中芯国际和华虹在成熟制程上持续扩产。预计2026年长江存储与长鑫存储合计新增10-12万片/月产能。国内晶圆厂扩产带来的设备需求，是国产设备企业业绩增长的核心驱动力。

第二章产业链分析

2.1产业链上游：核心零部件与材料

半导体设备产业链上游是各类核心零部件和专用材料，包括精密机械零部件、石英制品、陶瓷件、真空泵、射频电源、光学镜头、运动控制系统、温度控制器等。这些零部件直接决定设备性能，也是国产化最薄弱的环节之一。

2025年中国半导体设备零部件市场规模预计突破280亿美元（约2000亿元人民币），预计2026年超1600亿元。当前市场主要由日本、美国、德国企业主导：真空泵领域日本荏原、德国普旭占据主要份额，国产化率仅约6%；射频电源领域美国万机仪器（MKS）、日本大电占主导，国内恒运昌、英杰电气等正在突破；光学镜头领域德国蔡司是ASML光刻机的独家供应商，国内光学企业差距较大。

零部件市场够大但高度细分，单个零部件赛道天花板有限但国产化率极低，是国产替代的"深水区"。2025年多家零部件企业加速上市，正打破海外垄断，巩固国产化根基。大基金三期也将零部件作为重点布局方向之一。

2.2产业链中游：设备制造

设备制造是产业链核心环节，技术壁垒极高。全球半导体设备市场长期由ASML（荷兰）、Applied Materials（美国）、Tokyo Electron（日本）、Lam Research（美国）、KLA（美国）五大厂商主导，合计市场份额超过70%。各厂商在各自优势领域形成 quasi-monopoly：ASML在光刻机领域独家供应EUV，Applied Materials在CVD/PVD/离子注入领域领先，TEL在刻蚀和涂胶显影领域强势，Lam Research在刻蚀和沉积领域竞争力强，KLA在检测和量测领域占据约55%份额。

中国设备制造企业近年来快速成长，北方华创、中微公司、拓荆科技、盛美上海、华海清科等已在各自细分领域实现突破，进入主流晶圆厂供应链。但整体而言，中国设备企业在高端制程（7nm及以下）的设备验证和量产应用上仍有较大差距。

2.3产业链下游：晶圆厂与封测

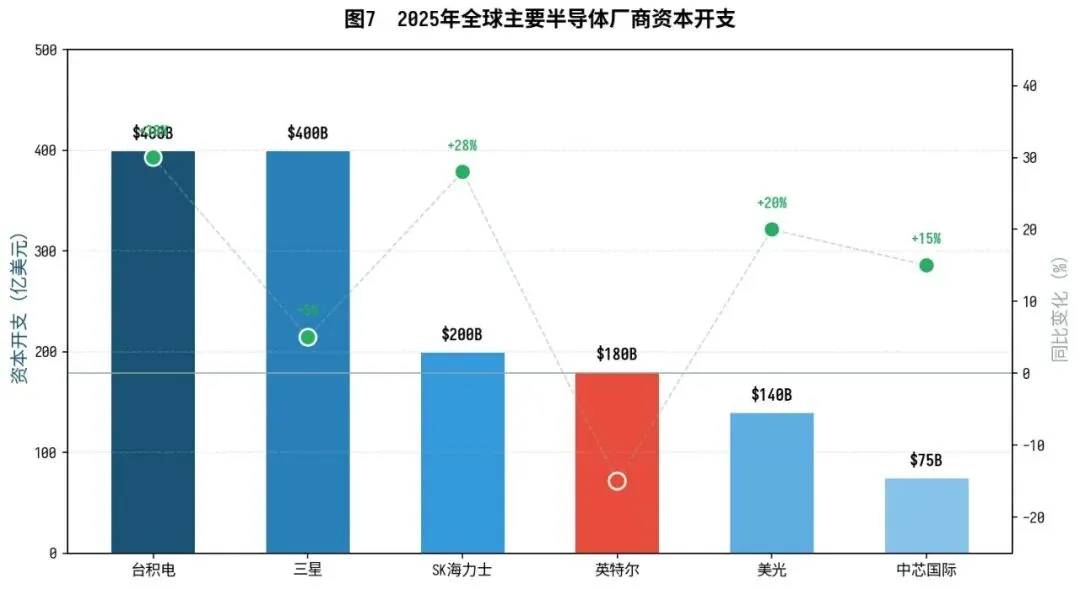

设备下游客户主要是晶圆代工厂、存储芯片厂、IDM厂商和封测企业。2025年全球半导体行业资本开支排名前列的厂商包括：台积电（约400亿美元）、三星（约400亿美元）、SK海力士（约200亿美元）、英特尔（约180亿美元）、美光（约140亿美元）。

数据来源：各公司财报、行业研报整理

台积电2025年在全球9个地点动工或启动新厂，资本开支较2024年增长约30%。三星2025年半导体投资近4000亿元人民币（资本支出+研发），全球第一。SK海力士2025年资本开支27.5万亿韩元（约200亿美元），占营收约28.3%，2026年计划进一步增长24%，其中超过50%用于设备采购。英特尔资本开支有所收缩，2025年已被SK海力士超越，2026年可能被美光赶超。

中国大陆方面，中芯国际2025年资本开支约75亿美元，主要投向成熟制程扩产。长鑫存储、长江存储2026年扩产计划明确，合计新增产能超过50万片/月，对应设备采购需求数百亿元。封测端，日月光、安靠、长电科技、通富微电等也在先进封装领域加大设备投入。

第三章细分设备市场分析

半导体设备品类繁多，各细分市场的技术壁垒、竞争格局和国产化进展差异显著。以下按价值量占比从高到低分析主要设备品类。

数据来源：Gartner、行业研报整理

3.1光刻机

光刻机是半导体制造中价值量最高的设备品类，约占前道设备投资的24%。光刻技术决定了芯片制程节点的极限，是半导体制造的核心瓶颈。ASML是全球唯一能制造EUV光刻机的企业，在高端DUV市场也占据主导地位，市场份额超过80%。日本尼康和佳能分别在高端和中低端DUV市场有一定份额。

2025年ASML全年营收327亿欧元（约360亿美元），同比增长16%。其中EUV光刻机营收占比持续提升，2026年预计将显著增长，主要由先进逻辑制程和DRAM量产驱动。ASML的High-NA EUV（EXE:5000系列）已交付英特尔，台积电、三星计划在2025-2026年导入。High-NA EUV单台售价约3.5-4亿欧元，是标准EUV的2倍以上，将显著拉动ASML营收。

国产光刻机方面，上海微电子（SMEE）是目前国内唯一具备光刻机量产能力的企业。其600系列光刻机已实现90nm工艺量产，28nm浸没式DUV光刻机（SSA800系列）已完成多轮工艺验证，2025年进入量产测试阶段，整机国产化率突破70%，套刻精度优于2.5nm。但与ASML相比，SMEE在光源功率、镜头精度、生产效率等核心指标上仍有代际差距，EUV光刻机的研发更是任重道远。

3.2刻蚀设备

刻蚀设备约占前道设备投资的20-22%，是价值量第二大的设备品类。刻蚀分为干法刻蚀和湿法刻蚀，其中干法刻蚀是主流，又细分为介质刻蚀、硅刻蚀和金属刻蚀。随着制程节点缩小，多重曝光工艺增加了刻蚀步骤数量，3D NAND层数增加也大幅拉升刻蚀设备需求。

全球刻蚀设备市场由Lam Research、东京电子（TEL）和应用材料（AMAT）三足鼎立，合计份额约90%。中国企业中，中微公司（AMEC）和北方华创在刻蚀领域已具备较强竞争力。中微公司2025年刻蚀设备销售约98.32亿元，同比增长35.12%，刻蚀设备反应台全球出货量超过6800台。北方华创2025年刻蚀设备收入超50亿元（上半年），全年预计超100亿元。两家企业的刻蚀设备已进入中芯国际、长江存储等主流晶圆厂供应链，在介质刻蚀领域已可对标国际一线水平，但在硅刻蚀和先进制程刻蚀上仍有差距。

3.3薄膜沉积设备

薄膜沉积设备包括CVD（化学气相沉积）、PVD（物理气相沉积）和ALD（原子层沉积）三大类，合计约占前道设备投资的20%。其中CVD设备占薄膜沉积市场约55%，PVD约20%，ALD约18%。PECVD和溅射PVD是当前市场主流。

全球薄膜沉积设备市场由Applied Materials（CVD/PVD领域领先）、Lam Research（PECVD领域强势）、TEL（ALD领域优势）等主导。中国企业中，北方华创在PVD和CVD领域布局全面，2025年薄膜沉积设备收入超100亿元；拓荆科技是国内PECVD/ALD龙头，2025年营收约42亿元，同比增长约28%；微导纳米在ALD领域也有一定份额。整体看，薄膜沉积设备国产化率约55%，但高端制程用的ALD和多重图案化CVD设备仍依赖进口。

3.4离子注入设备

离子注入设备约占前道设备投资的5%，技术壁垒极高。全球市场基本由Applied Materials垄断，份额超过70%，日本SEN（住友重机械）占据剩余主要份额。离子注入设备国产化率约35%，但主要集中在低能和中束流领域，高能离子注入和大束流离子注入设备国产化率仍然较低。凯世通（万业企业子公司）是国内离子注入设备的主要供应商，已实现低能离子注入机的量产交付。

3.5CMP与清洗设备

CMP设备约占前道设备投资的4%，全球市场由美国应用材料和日本荏原主导。华海清科是国内CMP设备唯一供应商，2025年营收约38亿元，同比增长约25%，已实现28nm以上制程CMP设备量产，14nm制程设备正在验证。

清洗设备约占前道设备投资的6%，日本DNS（迪恩士）、韩国SEMES和美国泛林半导体占据主要份额。盛美上海是国内清洗设备龙头，2025年营收约41亿元，同比增长约35%，其SAPS/TEBO单片清洗技术在部分应用场景已达到国际领先水平。至纯科技也在湿法清洗设备领域有一定份额。清洗设备国产化率约50-63%，是国产化进展较快的细分领域。

3.6检测与测试设备

检测设备分为前道工艺检测（量测）和后道测试两大类。前道检测设备约占前道投资的11%，全球市场由KLA垄断，份额约55%，2025财年营收约122亿美元，同比增长24%。KLA在图形检测、膜厚测量、CD测量等核心品类占据绝对优势。

中国检测设备企业包括精测电子、中科飞测、东方测控等，主要在中低端检测设备领域有所突破，高端检测设备国产化率约15-25%。后道测试设备方面，2025年全球测试设备销售额激增48.1%至112亿美元，主要受AI芯片测试需求拉动。长川科技是国内测试机龙头，2025年营收约52.9亿元，同比增长55.3%，其中测试机收入32.03亿元（+55.29%）。华峰测控在模拟/混合信号测试机领域也有较强竞争力。

第四章竞争格局与重点企业

4.1全球竞争格局

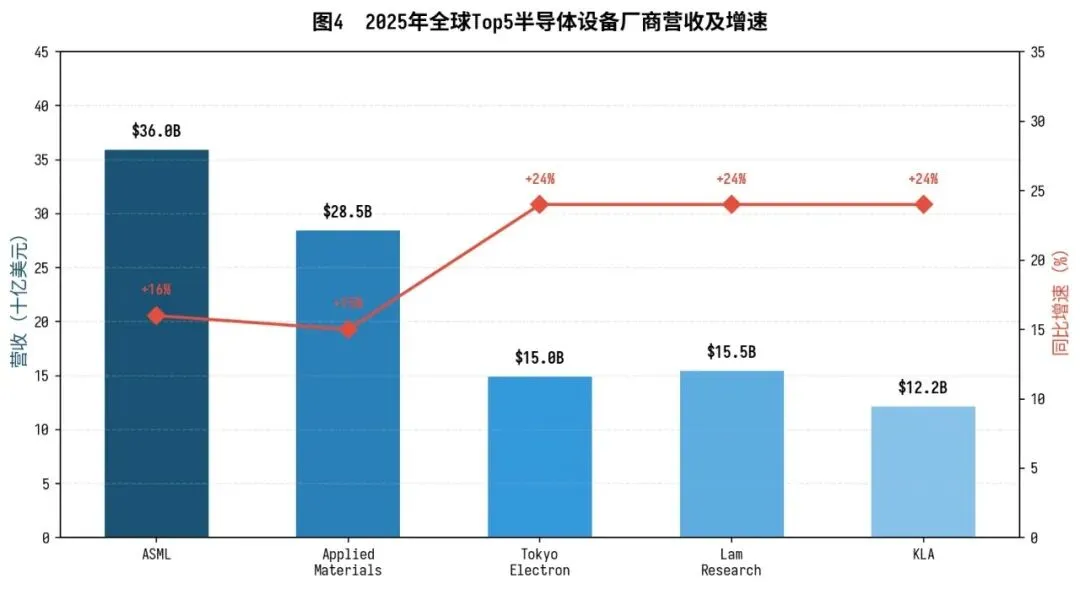

全球半导体设备市场高度集中，前五大厂商合计市场份额超过70%。2025年全球Top5设备厂商营收合计超过1000亿美元，具体如下表所示：

数据来源：各公司财报

值得注意的是，2024年五大厂商来自中国大陆的收入占比均处于高位：TEL为44%，Lam Research为42%，KLA为41%，ASML约36%。2025年随着出口管制收紧和中国国产替代加速，这一比例有所下降，但中国仍是各大厂商的重要市场。

4.2国际五大设备厂商

（1）ASML：全球光刻机绝对霸主。2025年营收327亿欧元，同比增长16%，净利润96亿欧元。EUV光刻机是ASML的核心增长引擎，2026年EUV营收预计将显著增长。High-NA EUV已交付英特尔，台积电和三星计划2025-2026年导入。ASML的垄断地位短期内无法撼动，EUV光刻机涉及上万个零部件，全球供应链涉及德国蔡司（光学镜头）、美国Cymer（光源）、德国通快（激光器）等顶尖企业，中国企业在光刻机供应链中的参与度极低。

（2）Applied Materials（应用材料）：全球最大半导体设备平台型公司。FY2025营收约285亿美元，其中半导体系统收入约220亿美元。产品线覆盖CVD、PVD、离子注入、CMP、检测等多个品类，在CVD/PVD领域份额全球第一。FY2026 Q3营收指引89.5亿美元，同比增长约23%，显示AI需求持续强劲。

（3）Tokyo Electron（东京电子）：日本最大半导体设备厂商。FY2025（截至2025年3月）营收约2.2万亿日元（约150亿美元），同比增长23.7%，营业利润率28.7%。TEL在刻蚀设备领域与Lam Research并列全球第一，在涂胶显影设备领域份额超过80%。

（4）Lam Research（泛林半导体）：刻蚀和沉积领域全球领先。FY2025营收约155亿美元，同比增长24%。Lam在介质刻蚀领域份额全球第一，是3D NAND高深宽比刻蚀的核心设备供应商。NAND层数从128层向232层乃至300+层演进，刻蚀步骤数大幅增加，Lam是最大受益者。

（5）KLA：检测与量测领域绝对龙头。FY2025营收约122亿美元，同比增长24%，创历史新高。KLA在晶圆检测、掩膜检测、CD测量等领域份额均超过50%，部分细分超过80%。随着制程节点缩小，检测步骤和精度要求指数级提升，KLA的"过程控制"价值量持续增长。

4.3中国重点设备企业

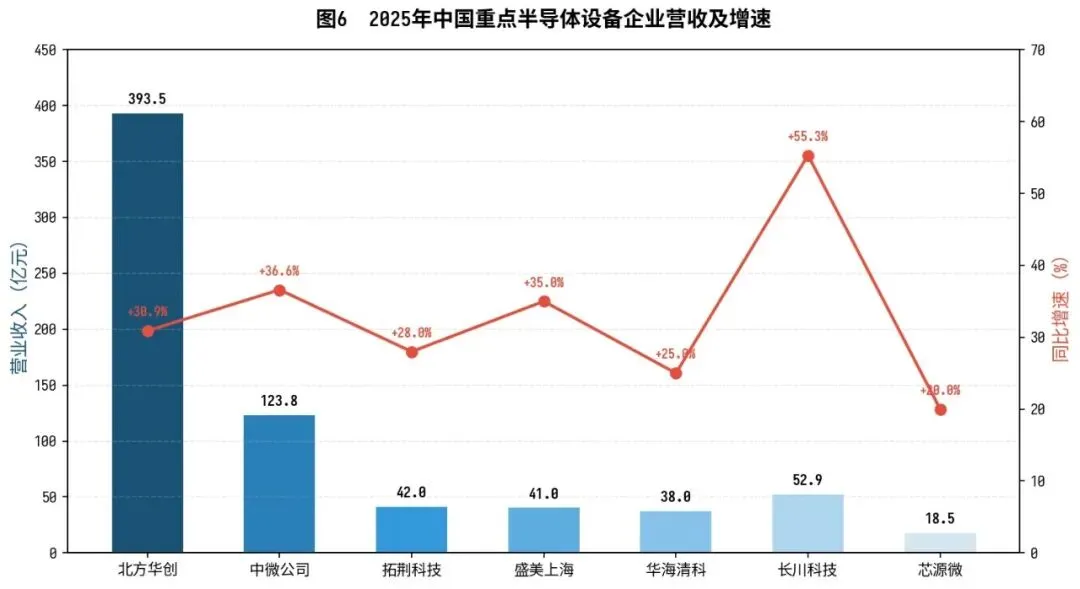

中国半导体设备企业近年来业绩高速增长，多家企业2025年营收创历史新高。以下为国内主要设备企业2025年业绩概况：

数据来源：各公司2025年年报

北方华创是国内半导体设备平台型龙头，2025年营收393.53亿元，同比增长30.85%，集成电路装备领域刻蚀、薄膜沉积、炉管等主力设备系列持续放量。其中薄膜沉积设备超100亿元，刻蚀设备超80亿元（2025年超100亿元），热处理和湿法设备也在快速上量。公司2025年上半年研发投入29.15亿元，居国内半导体设备企业之首。

中微公司是国产刻蚀设备龙头，2025年营收123.85亿元，同比增长36.62%，归母净利润21.11亿元，同比增长30.69%。刻蚀设备销售98.32亿元（+35.12%），薄膜设备迎来爆发式增长，营收同比大幅增长224.23%，成为新的业绩引擎。公司研发投入37.44亿元，占营收比例30.23%，远高于行业平均水平。

拓荆科技是国内PECVD/ALD设备龙头，产品覆盖PECVD、ALD、SACVD等多个薄膜沉积品类，主要供货中芯国际、长江存储等。盛美上海在单片清洗设备领域技术领先，其SAPS/TEBO技术在国际上有独特竞争力，已进入海外头部晶圆厂供应链。华海清科是国内唯一CMP设备供应商，28nm以上制程已量产，14nm正在验证。

第五章政策环境与出口管制

5.1中国产业政策支持

半导体设备是国家战略级产业，政策支持力度持续加码。国家集成电路产业投资基金（大基金）三期于2024年成立，注册资本3440亿元，超过一期（1387亿元）和二期（2042亿元）之和。大基金三期将半导体设备作为核心突破口，重点支持先进制程及先进封装领域，同时更加注重对目前仍然国产化率较低的设备、材料和零部件环节的布局。

2025年，大基金三期已对北方华创、中微公司等设备龙头进行投资支持。地方层面，深圳、上海、合肥、武汉等地纷纷设立半导体产业基金，如深圳龙岗半导体基金于2025年5月完成工商登记。政策还通过税收优惠、研发补贴、首台套保险等多种方式支持设备国产化。

此外，"国产替代"政策导向明确——在国产设备能够满足要求的情况下，晶圆厂优先采购国产设备。中芯国际、长江存储、长鑫存储等国内晶圆厂在近年的招标中，国产设备中标比例显著提升。

5.2美国及盟友出口管制

美国对华半导体出口管制在2025年持续升级，形成"半导体全链条封锁、AI精准化管控、航空航天定向限制"的三维管控格局。2024年12月，美国发布最新对华半导体出口管制措施，将140家中国公司列入"实体清单"，对24种半导体制造设备、3种软件工具和高带宽存储器（HBM）增加出口限制。

荷兰方面，2023年起限制出口能够制造14nm及以下芯片的DUV光刻设备，ASML被迫限制对华出口先进DUV光刻机。日本经济产业省配合美国收紧14nm以下设备审批，TEL、DNS等日本设备厂商的对华出口受到限制。2025年9月，美国还推出实体清单"50%规则"，进一步封堵被制裁企业通过子公司规避管制的路径。

出口管制的影响是双向的：一方面限制了中国获取高端设备的能力，延缓了先进制程发展；另一方面也倒逼国产替代加速，为国产设备企业创造了巨大的市场空间。

5.3出口管制对行业的影响

出口管制对中国半导体设备行业产生了深远影响，主要体现在以下几个方面：

第一，加速国产替代进程。被限制进口的设备品类，国产设备企业获得了"被迫验证"的机会。晶圆厂在无法采购进口设备的情况下，愿意给国产设备更多验证和导入机会，这大幅缩短了国产设备从研发到量产的周期。

第二，改变全球设备厂商的中国业务。TEL、Lam、KLA等厂商来自中国的收入占比在2024年达到40%以上的高点后，2025年开始回落。这些厂商一方面遵守出口管制规则，另一方面也在寻找合规框架下的业务机会，如将更多资源投向不受限制的成熟制程设备。

第三，推动中国设备企业出海。面对国内市场的不确定性，北方华创、中微公司、盛美上海等企业加速开拓东南亚、欧洲等海外市场。盛美上海已进入海外头部晶圆厂供应链，中微公司的刻蚀设备在海外存储大厂也有验证进展。

第六章技术趋势与创新方向

6.1High-NA EUV与先进制程

High-NA EUV（高数值孔径EUV光刻机）是下一代先进制程的核心设备。ASML的EXE:5000系列High-NA EUV光刻机数值孔径从0.33提升至0.55，可支持2nm及以下制程的单次曝光，减少多重曝光带来的成本和良率挑战。英特尔于2023年12月率先获得该设备，台积电计划2025年底导入，三星和SK海力士预计2025-2026年获得。

台积电2nm制程（N2）采用GAAFET（全环绕栅极）晶体管结构，预计2025年量产。到2026年，台积电2nm月产能将提升至12-13万片，大幅领先竞争对手。2nm量产将拉动大量先进制程设备需求，包括EUV光刻机、GAA刻蚀设备、先进沉积设备等。

计算光刻领域也在发生变革。台积电联合英伟达将cuLitho平台投入生产，利用GPU加速将光学邻近效应修正（OPC）速度提升40倍以上，显著缩短工艺迭代周期。这一技术趋势可能改变光刻设备的使用方式，但短期内无法替代硬件光刻机的核心地位。

6.2先进封装与HBM设备

先进封装是当前半导体设备行业增长最快的细分领域之一。AI芯片对高带宽内存（HBM）的需求爆发，推动3D堆叠、混合键合（Hybrid Bonding）、TSV等先进封装技术快速渗透。

根据Yole数据，全球混合键合设备市场规模2020年为3.2亿美元，预计2027年D2W/W2W市场将分别达到2.3亿/5.1亿美元，年复合增长率达69%。荷兰Besi是混合键合设备龙头，截至2025年累计订单超过100套，客户包括台积电、英特尔、三星。三星计划2025年生产16层堆叠HBM4样品，2026年量产，使用子公司Semes的混合键合设备。

国内方面，拓荆科技在晶圆级三维集成和混合键合设备领域正在进行产业化验证。芯碁微装在先进封装直写光刻领域技术领先，已供货国内主流先进封装厂商。芯源微在临时键合与解键合设备领域也有布局。SEMICON China 2026上，本土力量强势崛起，混合键合、TSV、Chiplet、HBM相关设备与材料集中发布。

6.3AI驱动的设备需求变革

AI是当前半导体设备行业最大的需求驱动力。AI芯片（GPU/TPU/NPU）的生产需要大量先进制程设备，HBM的量产需要先进的沉积、刻蚀和键合设备，AI服务器的组装需要更多封装和测试设备。

SemiAnalysis估算，到2026年，内存支出可能占到超大规模云厂商AI数据中心资本开支的约30%。2025年第四季度全球DRAM市场总收入达524.7亿美元，环比增长约120亿美元。SK海力士在HBM领域占据主导地位，2025年营收610亿美元，同比增长37%。

受AI芯片与HBM内存需求驱动，2026年亚洲半导体大厂资本支出可能突破1360亿美元。台积电预计同比增长27%-37%，三星增长3.7%，SK海力士增长24%。DRAM设备开支2025年约210亿美元，2026年预计增长12%至230亿美元；NAND设备开支2025年后预计翻倍。这些资本开支中超过50%将直接用于设备采购。

6.4化合物半导体设备

碳化硅（SiC）和氮化镓（GaN）等化合物半导体在电动汽车、快充、5G射频、AI数据中心电源等场景的应用快速扩展。全球化合物半导体器件市场2024-2030年CAGR约13%，2030年市场规模约250亿美元。

化合物半导体的制造设备与传统硅基半导体有显著差异：SiC长晶炉、SiC外延炉、SiC刻蚀设备等需要专用设计。全球SiC设备市场主要由日本大阳日酸（外延）、德国艾克斯纳（长晶）、美国应用材料（离子注入）等主导。国内企业如北方华创、晶盛机电等在SiC长晶和外延设备领域已有布局，但整体国产化率仍然较低。随着化合物半导体市场扩容，相关设备需求将带来新的增长点。

第七章机会与风险分析

7.1布局机会

（1）国产替代深水区——光刻机及核心零部件。光刻机国产化率不足10%，核心零部件（光学镜头、光源、双工件台）国产化率更低。上海微电子28nm DUV光刻机的量产验证是关键节点，相关供应链企业（光学镜头、光源、运动控制）值得关注。半导体设备零部件市场2026年预计超1600亿元，射频电源、真空泵、精密加工件等细分领域进口替代空间巨大。

（2）先进封装设备赛道。HBM和Chiplet驱动下，混合键合、TSV、临时键合/解键合、晶圆级测试等设备需求爆发。全球混合键合设备CAGR达69%，国内拓荆科技、芯碁微装、芯源微等正在突破。先进封装设备国产化率普遍低于20%，是"增量+替代"双重逻辑叠加的赛道。

（3）测试设备高景气。2025年全球测试设备销售额激增48.1%至112亿美元，AI芯片测试需求是核心驱动力。长川科技测试机收入同比增长55%，华峰测控在模拟测试机领域竞争力强。随着国产芯片产量增加，测试设备需求将持续放量。

（4）化合物半导体设备。SiC/GaN器件市场CAGR约13%，相关专用设备（长晶炉、外延炉、离子注入）需求快速增长。国内晶盛机电、北方华创等已有布局，先发优势明显。

（5）设备出海。国产设备在性价比和服务响应上具有优势，盛美上海已进入海外头部晶圆厂供应链。随着国产设备技术成熟度提升，海外市场将打开新的增长空间。

7.2从业机会

半导体设备行业是典型的高技术密度行业，对研发工程师、工艺工程师、设备工程师、现场应用工程师等岗位需求旺盛。2025年上半年，国内179家半导体上市公司合计研发投入436亿元，创历史同期新高，整体研发费用率13.2%。北方华创研发投入29.15亿元，中微公司37.44亿元（占营收30.23%），均远高于科创板平均水平。

具体从业方向上，刻蚀设备、薄膜沉积设备、先进封装设备、检测设备等细分领域的研发和工艺工程师最为紧缺。具备海外设备厂商工作经验的资深工程师在国内企业中备受重视，薪资水平持续攀升。此外，设备售后服务工程师、技术支持工程师等岗位需求也在快速增长，随着国产设备装机量增加，服务网络扩展带来大量就业机会。

零部件领域同样值得关注。射频电源、真空泵、光学元件、精密机械加工等细分领域的专业人才稀缺，具备相关背景的工程师在半导体设备零部件企业中有较好的发展前景。

7.3主要风险

（1）地缘政治风险。美国及盟友的出口管制可能进一步升级，限制更多设备品类和技术的对华出口。同时，国产设备企业在开拓海外市场时也可能面临制裁风险。

（2）技术迭代风险。半导体设备技术快速演进，High-NA EUV、GAA晶体管、3D封装等新技术可能使现有设备技术路线被淘汰。国产设备企业需要持续高强度研发投入才能跟上技术迭代节奏。

（3）周期波动风险。半导体行业具有明显的周期性，设备投资是周期波动中波动最大的环节。如果AI需求增长放缓或半导体行业进入下行周期，设备采购可能大幅缩减。

（4）客户集中度风险。国产设备企业的主要客户集中在少数几家国内晶圆厂（中芯国际、长江存储、长鑫存储等），客户集中度高，议价能力受限。

（5）供应链安全风险。部分核心零部件和材料仍然依赖进口，如果出口管制扩展到零部件层面，可能影响国产设备企业的生产能力。

第八章未来展望与预测

8.12027-2032年市场规模预测

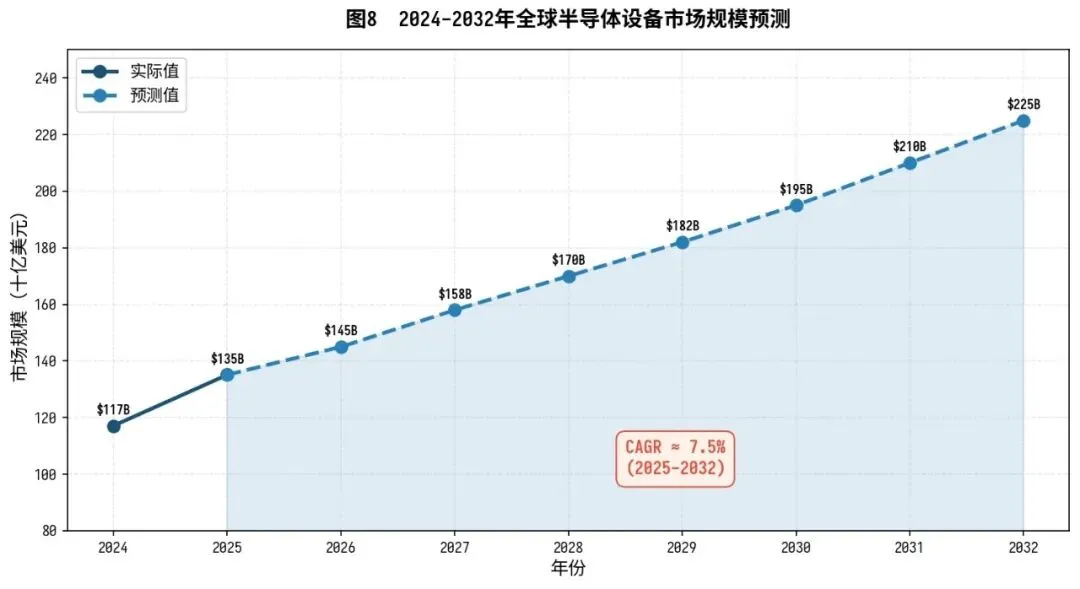

综合SEMI、Gartner、TechInsights等机构预测，全球半导体设备市场在AI需求驱动下将持续增长。基于当前数据，我们对2027-2032年全球半导体设备市场规模做出如下预测：

数据来源：SEMI、Gartner及行业研报综合预测

预计2025-2032年全球半导体设备市场CAGR约7.5%，到2032年市场规模约2250亿美元。中国市场占比预计将维持在30%左右，国产设备在中国市场的份额将从当前的30-35%提升至50%以上。

8.2行业趋势判断

趋势一：AI驱动的超级周期。与以往以消费电子或手机驱动的半导体周期不同，AI对算力的需求是结构性的、长期的。AI芯片、HBM、先进封装的设备需求将支撑半导体设备行业在2025-2030年维持高景气。即便存在短期波动，长期上行趋势较为确定。

趋势二：国产替代从"可用"到"好用"。当前国产设备在成熟制程（28nm以上）已基本实现覆盖，但在先进制程（14nm及以下）仍有较大差距。未来5年，国产设备将逐步从成熟制程向先进制程渗透，从"能用"向"好用"升级。刻蚀、薄膜沉积、清洗等品类有望率先在14nm及以下制程实现突破，光刻机则是最难的攻坚方向。

趋势三：先进封装重塑设备格局。传统上封装设备占半导体设备市场比例较低（约15%），但随着HBM、Chiplet、3D集成等先进封装技术渗透，封装设备占比将显著提升。混合键合、TSV、晶圆级封装等设备品类将迎来高速增长，这可能成为改变设备行业竞争格局的新变量。

趋势四：设备与材料协同演进。随着制程节点缩小，设备与材料的协同越来越重要。例如High-NA EUV需要配套新型光刻胶，GAA晶体管需要新型高k材料和金属栅极材料，3D NAND需要新型蚀刻气体。设备厂商与材料厂商的深度合作将成为技术突破的关键。

趋势五：地缘分化加剧。美国对华出口管制短期内不会放松，中国半导体设备产业链的"内循环"将加速。全球半导体设备市场可能分化为"中国体系"和"西方体系"两个相对独立的生态，这对设备企业的全球化战略提出挑战。

总体而言，半导体设备行业正处于AI驱动的新一轮上行周期，叠加中国国产替代的历史性机遇。对于设备企业而言，技术突破和市场拓展是核心命题；对于行业参与者而言，理解设备技术演进路线和国产替代节奏，是把握机会的关键。

免责声明

本报告基于公开资料和行业研究数据撰写，旨在提供行业趋势分析和参考信息，不构成任何投资决策参考。报告中涉及的数据均来自SEMI、各公司财报、行业研报等公开来源，虽经多方交叉验证，但不对其准确性和完整性做出保证。读者据此进行任何决策，风险自担。

报告中涉及的行业趋势预测基于当前可获取的信息和合理假设，实际结果可能因市场环境变化而与预测存在偏差。半导体行业具有高波动性特征，请读者充分认识行业风险。
