碳纤维行业深度研报:一级市场投资视角下的全产业链分析与应用场景展望

1. 核心观点

中国碳纤维产能全球第一但利润被结构性压缩，一级市场投资的真正价值在于能逃离commodity陷阱的技术引领型与专精特新型企业。 2025年全球碳纤维需求224,510吨（同比+43.8%），中国产能16.2万吨占全球约50%，但产能利用率仅约55%，T300/T400级低端产品占64.79%，价格战导致2024年行业毛利平均-10,056元/吨 [6][10][11]。恒神股份2024年亏损7,262万元，工业品价格下跌40%，充分暴露了"产能规模领先"叙事的脆弱性 [6]。产能过剩不是周期性波动，而是结构性矛盾——低端技术门槛降低导致新产能持续涌入，利润上限被边际成本结构性封顶。

量价背离是行业最核心的分化特征：航空航天以13.4%用量贡献44.1%收入份额，均价$80/kg是风电$12/kg的6.7倍。全球产能利用率约69%，中国仅约55%，意味着近一半固定成本无法摊薄。风电叶片2025年用量首破10万吨（+127.3%）成为最大需求引擎，但极低均价正在为全行业设定价格锚——当大量风电级产能边际供给溢出到其他领域，系统性拉低价格中枢，加速全行业commoditization [4]。eVTOL机身碳纤维占比超70%但单台仅100-400公斤，人形机器人仍处PEEK+CF改性早期，新能源汽车渗透率仅3.8%受成本制约，新兴场景短期难以扭转量价背离格局。

本报告覆盖上/中/下游全产业链、5大核心应用场景、9家国内外主要企业，竞争格局正分化为三种范式。上游PAN基原丝占全球市场约98%，吉林化纤原丝产能市占率超50%，国产核心设备取得突破（精功科技交付首条近全国产化千吨级生产线）但高端设备仍依赖进口 [3][8]。中游产能格局从"日美主导"转向"中日双极"：吉林化纤7万吨与东丽预计7.1万吨并列第一梯队，中复神鹰2.85万吨+在建3万吨紧随其后，干喷湿纺主导高性能小丝束路线，湿法纺丝主导大丝束低成本路线 [4][9][13]。三种竞争范式各有护城河：技术引领型（东丽、中复神鹰）以产品等级和认证壁垒为核心，规模成本型（吉林化纤、赫氏）以产能规模和单位成本取胜，专精特新型（光威复材、恒神）以军工/航空客户粘性和稀缺认证为护城河 。

一级市场投资应聚焦"可盈利产能×差异化溢价"标的，警惕三大风险边界。投资含义明确：估值不应以"产能×均价"计算潜在收入，而应以"可盈利产能×差异化溢价"为基准，优先选择技术引领型（中复神鹰T1200级2026年百吨级量产全球率先，工程化拉伸强度7,566MPa）和专精特新型（恒神国内唯一同时具备民用客机+通用航空材料适航资质）标的 [6]。三大风险需缓释：低端产能过剩是价值陷阱，风电价格锚定效应正加速全行业commoditization，真正绑定约束是下游应用工程能力而非纤维产能 。成本结构中能源占~34%、原材料~19%、折旧~18%，微波碳化技术（三井化学中试线）宣称总能耗降低约50%、CO₂减排90%，是未来3-5年最值得关注的颠覆性降本变量 [2][5]。

2. 碳纤维全产业链概览与市场规模

2.1 碳纤维定义、分类与产业链全景

2.1.1 碳纤维定义与分类体系

碳纤维（Carbon Fiber，简称 CF）是指含碳量在 90% 以上的高强度、高模量纤维材料，由有机纤维经高温碳化及石墨化处理形成微晶石墨结构[14][15]。其密度不到钢的 1/4，强度却是钢的 7 至 9 倍，被誉为"新材料之王[17][21]"。

碳纤维的三维分类体系直接对应不同的竞争范式与利润结构。从原丝类型看，PAN 基（聚丙烯腈基）碳纤维因工艺成熟、性能优异，占据全球产量 90% 以上；沥青基碳收率最高但精制成本高，主要用于高模量特种应用；粘胶基用途单一，已基本退出市场。从丝束规格看，小丝束（≤24K）工艺控制严格、成本高，主攻航空航天与体育休闲；大丝束（≥48K）性价比突出，主导风电、汽车等工业领域 [19][22]。从力学性能看，高强型（T 系列，如 T300-T1200）追求拉伸强度，高模型（M 系列，如 M40J-M65J）追求弹性模量，两者定价体系截然不同 。

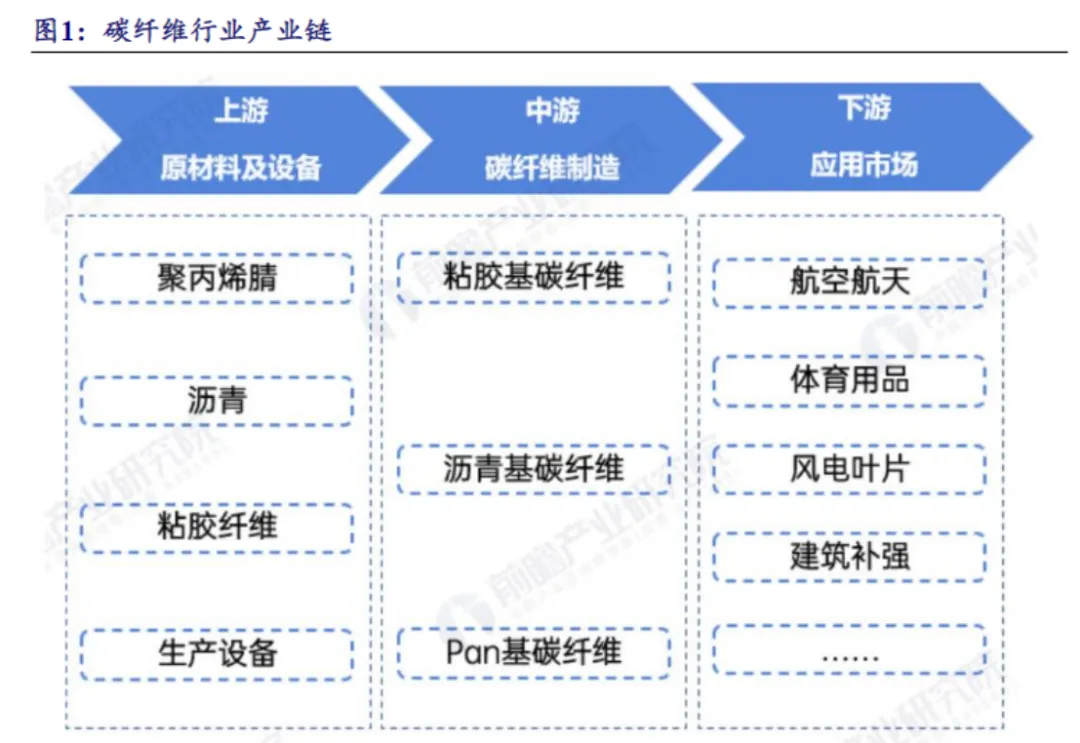

2.1.2 碳纤维全产业链三段式结构

碳纤维产业链价值分布呈"中间制造端重资产、下游应用端高附加值"特征，价值捕获正从纤维制造向下游部件端迁移。上游环节包括丙烯腈等化工原料、PAN 原丝制备及核心生产设备，原丝成本占碳纤维总成本约 51%；中游环节涵盖预氧化、低温碳化、高温碳化、表面处理及上浆，设备投资大、能耗高（能源成本占比 34%）[8]；下游环节包括织物/预浸料制备、复合材料成型及终端应用，制品附加值可达纤维的 3-7 倍 [20]。

·上游：丙烯腈→PAN 原丝→核心设备（聚合釜、纺丝机、碳化炉）；典型企业：吉林碳谷（原丝）、精功科技（设备）

·中游：预氧化（200-300℃）→低温碳化（1000-1500℃）→高温碳化/石墨化（2500-3000℃）→表面处理；典型企业：中复神鹰、东丽、赫氏

·下游：织物/预浸料→成型工艺（拉挤/缠绕/RTM）→应用场景（风电/航空/汽车）；典型企业：光威复材、恒神股份

行业真正的绑定约束不是碳纤维产能，而是下游应用工程能力。从丝束到最终功能部件需跨越设计、仿真、成型工艺、测试认证等一系列工程环节，这个"应用工程鸿沟"才是需求释放的真正天花板 。

2.2 全球碳纤维市场规模与增长趋势

2.2.1 2024-2026 年全球碳纤维市场规模与增速

2025 年全球碳纤维需求同比激增 43.8% 至 224,510 吨，风电叶片大型化成为核心驱动力。根据 ATA 赛奥碳纤维报告，2025 年全球碳纤维销售额达 54.418 亿美元（同比 +26.3%），运行产能 326,080 吨，产能利用率约 69%[4]。风电叶片用量首破 10 万吨大关，占总需求 44.5%，同比增速高达 127.3%；航空航天需求 30,084 吨（占 13.4%），但贡献 44.1% 的收入，均价约$80/kg，是风电均价（$12/kg）的 6.7 倍 [4]。

不同机构对全球市场规模的统计口径存在显著差异，主要源于统计范围（碳纤维 vs 复合材料）、是否含预浸料及样本覆盖范围不同：

行业处于高速增长期但产能过剩隐现。 2025 年全球产能利用率仅 69%，中国产能占比首超 50%（171,080 吨），低成本产能集中释放可能加速全行业 commoditization[4][11]。

2.3 中国碳纤维市场规模、产能与国产化进程

2.3.1 中国碳纤维产能跃升与国产化突破

截至 2025 年底中国碳纤维年产能达 16.2 万吨（占全球约 50%），国产化率突破 92%，但产能利用率仅约 55%，低端产能过剩与高端产能不足并存。 [11] 十年前国内国产化率仅 13.4%，十年间翻了近 7 倍；2025 年国内用量 7.5 万吨，进口量压缩至 1-1.2 万吨 [11]。产量方面，2025 年中国碳纤维产量约 89,585 吨，产能利用率约 55%，显著低于海外 70-80% 的水平 [21]。

产能结构呈现明显的"金字塔型"特征：T300/T400 级占比 64.79%，T700/T800 级占比 30.96%，T1000 及以上超高强度产品占比不足 5%[21]。区域分布高度集中，东北（40.65%）、华东（32.93%）、西北（20.4%）三大产区合计占总产能 94%[21]。

"产能全球第一但利润承压"的结构性矛盾突出。 2024 年国内碳纤维行业毛利平均 -10,056.5 元/吨，中复神鹰、恒神股份等头部企业仍处亏损状态 。核心约束在于碳化技术瓶颈与原丝规模优势无法自动转化——吉林化纤原丝市占率 50%+，但高端小丝束领域缺乏竞争力 。

2.4 全球碳纤维需求结构总览

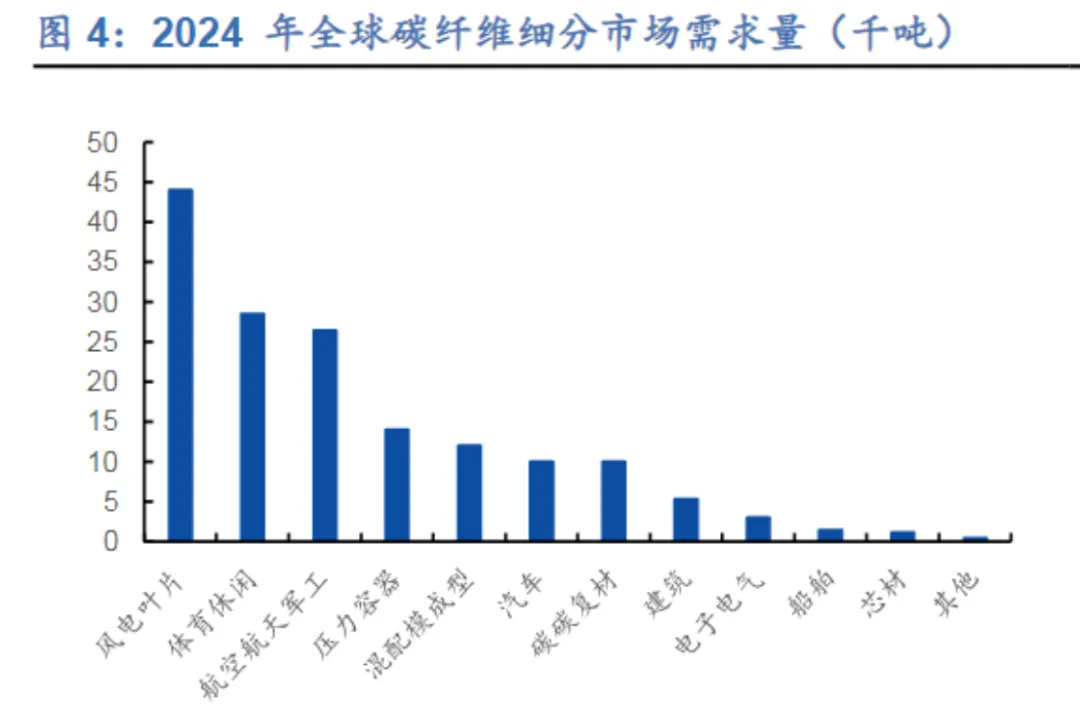

2.4.1 全球碳纤维需求的应用领域分布

2025 年全球碳纤维需求结构呈"风电一枝独秀、航空航天高价值、体育休闲压舱石"格局，量价背离特征显著。 [16][24] 风电叶片用量 10 万吨（占 44.5%，+127.3%），但均价仅$12/kg；航空航天用量 30,084 吨（占 13.4%，+13.6%），却贡献 44.1% 的收入，均价约$80/kg；体育休闲用量 31,300 吨（占 13.9%，+9.8%），均价约$28/kg，为传统基本盘 [4]。

风电需求暴增正在通过"价格锚定"效应加速全行业 commoditization。当大量低成本风电级产能建成后，边际供给会溢出到其他应用领域，系统性拉低全行业价格中枢。这一传导机制已在发生：刚推出有利润的新产品，不出几个月竞争对手就有类似产品，利润被挤光。对于一级市场投资，真正有长期护城河的企业不是绑定风电大客户的企业，而是能够通过适航认证锁定航空航天供应链或通过专利工艺维持产品差异化的标的。

3. 上游：原丝与核心设备

3.1 PAN 基原丝：主导路线与全球供应商格局

3.1.1 PAN 基原丝主导地位与全球供应商版图

PAN 基原丝以约 98% 的市场份额绝对主导全球碳纤维产业。聚丙烯腈（PAN）基碳纤维因产品性能优异、工艺成熟且无明显缺陷，逐步成为市场主流，而沥青基与粘胶基因规模较小仅作为补充路线 [14][28]。

全球 PAN 基原丝供应商呈现"国际巨头 + 中国龙头"的双层格局：

原丝环节的核心成本变量是丙烯腈价格波动。原丝成本占碳纤维总成本的 51%，而丙烯腈作为直接材料占原丝成本超 60% [28][32]。丙烯腈价格每波动 1000 元/吨，对原丝成本的影响约 1 元/kg，进而传导至碳纤维总成本约 0.6 万元/吨[32]。自产原丝企业（吉林碳谷、中复神鹰）在丙烯腈价格波动中更具成本韧性，外购原丝企业则受制于上游价格传导滞后[32]。

3.2 沥青基与粘胶基原丝：细分路线与产业化现状

3.2.1 沥青基碳纤维：高模量高导热细分市场

中间相沥青基碳纤维以高模量（800GPa+）和高导热（800-1000W/m·K）特性占据高端细分市场。该路线以煤焦油沥青或石油沥青为前驱体，经熔融纺丝、预氧化、碳化及石墨化制备，微观结构高度取向，在航空航天热管理、卫星天线、高端体育器材等场景具有不可替代性 [25]。

2024 年全球沥青基碳纤维市场规模约 23.6 亿美元，预计 2032 年达 42 亿美元，年复合增长率 7.55% [29]。2025 年中国中间相沥青基碳纤维产量同比增长 79.3%，但绝对规模仍远小于 PAN 基 [30]。成本构成数据未公开披露，主因是产业化规模小、生产企业少（日本石墨纤维、三菱化学、美国氰特为主），企业未公开详细成本结构。

3.2.2 粘胶基碳纤维：耐烧蚀专用路线

粘胶基碳纤维以粘胶纤维（再生纤维素）为前驱体，碳化收率仅 10%-30%，远低于 PAN 基的 40%-50%。通用级强度 400-600MPa、模量 25-35GPa，高强级强度 600-800MPa、模量 60-80GPa，但制备工艺复杂、污染大、性价比低 。

核心应用集中于耐烧蚀材料和隔热材料，如洲际导弹弹头防热层、火箭发动机喷管、高温炉隔热毡等。美国、俄罗斯保留百吨级生产能力，中国 2001 年突破航天级高纯粘胶基碳纤维技术，但具体供应商名单和成本数据均未公开 。该路线作为三种前驱体之一产业地位明确，但规模极小，成本数据缺失不影响整体投资判断。

3.3 核心设备供应商与国产化突破

3.3.1 碳纤维制备核心设备与国产化进展

碳纤维制备全流程涉及 10 余类核心设备：放纱架→预氧化炉组→低温碳化炉→高温碳化炉→表面处理浴池→上浆浴池→干燥机→卷绕机→废气处理系统→管道 [8]。其中预氧化炉和碳化炉是最关键设备，预氧化工艺耗时最久（60-70 分钟），是决定生产效率和能耗成本的核心环节。

设备成本占碳纤维生产成本的 18.2%，仅次于能源（34%）和原材料（19.2%） [8][31]。国产化突破标志两个里程碑：精功科技 2020 年交付国内首条近全国产化千吨级生产线（2500 吨/年，运行速度 16m/min） [26]；上海石化 2022 年首套大丝束碳纤维生产线全线采用国产装备。

设备国产化对一级市场投资的核心意义在于降低产线建设成本、缩短扩产周期。进口设备造价显著高于国产设备（精功科技单套生产线均价 1.36-1.83 亿元），国产替代可使前期固定资产投入降低 30%-50%，进而降低吨折旧成本。但全球高端设备仍以日本、德国企业为主（美国 DESPATCH 氧化炉、德国 EISENMANN 碳化炉），国产设备在稳定性、良品率方面仍有追赶空间。

4. 中游：碳纤维制备工艺与产能格局

4.1 主流制备工艺对比

4.1.1 干喷湿纺、湿法纺丝与干法纺丝工艺对比

碳纤维原丝纺丝工艺路线选择从根本上决定了企业的客户结构、成本曲线和竞争范式[36][37]。行业主流工艺分为干喷湿纺、湿法纺丝与干法纺丝三类，其中干法纺丝在碳纤维领域产业化案例有限[34][36][37]。

干喷湿纺与湿法纺丝的核心差异在于纺丝过程中是否引入空气层。干喷湿纺工艺中，纺丝溶液从喷丝头压出后先经过3-100毫米的空气层，再进入凝固浴，这一空气层能有效阻止大孔洞产生、提升原丝均匀性[34]。湿法纺丝则是原液直接进入凝固浴固化，工艺更为传统[34][36]。

工艺路线决定商业模式。干喷湿纺小丝束企业走技术溢价路线，客户认证周期长、粘性高，价值链利润向碳纤维制造商倾斜；湿法大丝束企业走规模降本路线，依赖大批量、价格敏感订单，原丝环节成本占碳纤维总成本一半以上，原丝供应商和下游应用集成商在价值分配中更具话语权。

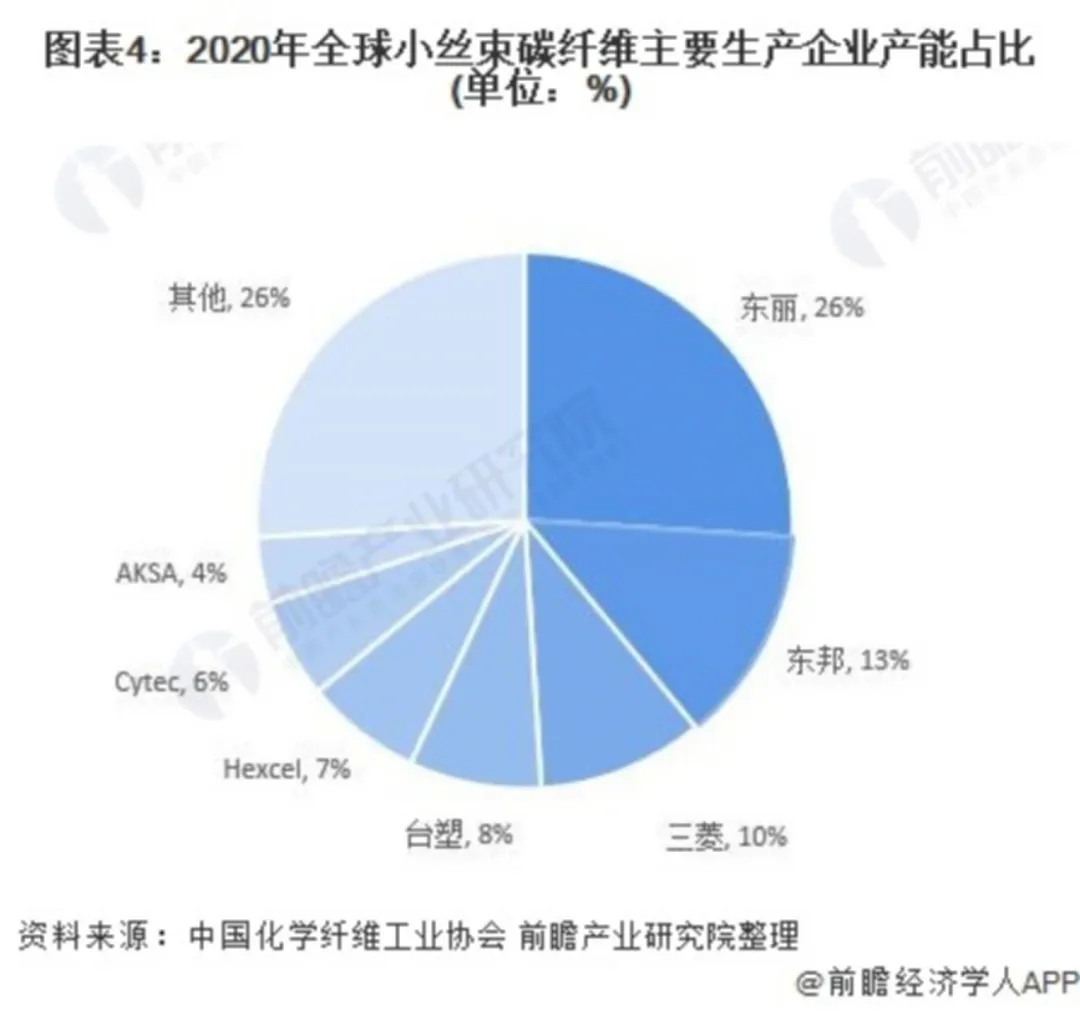

4.2 全球产能分布与企业格局

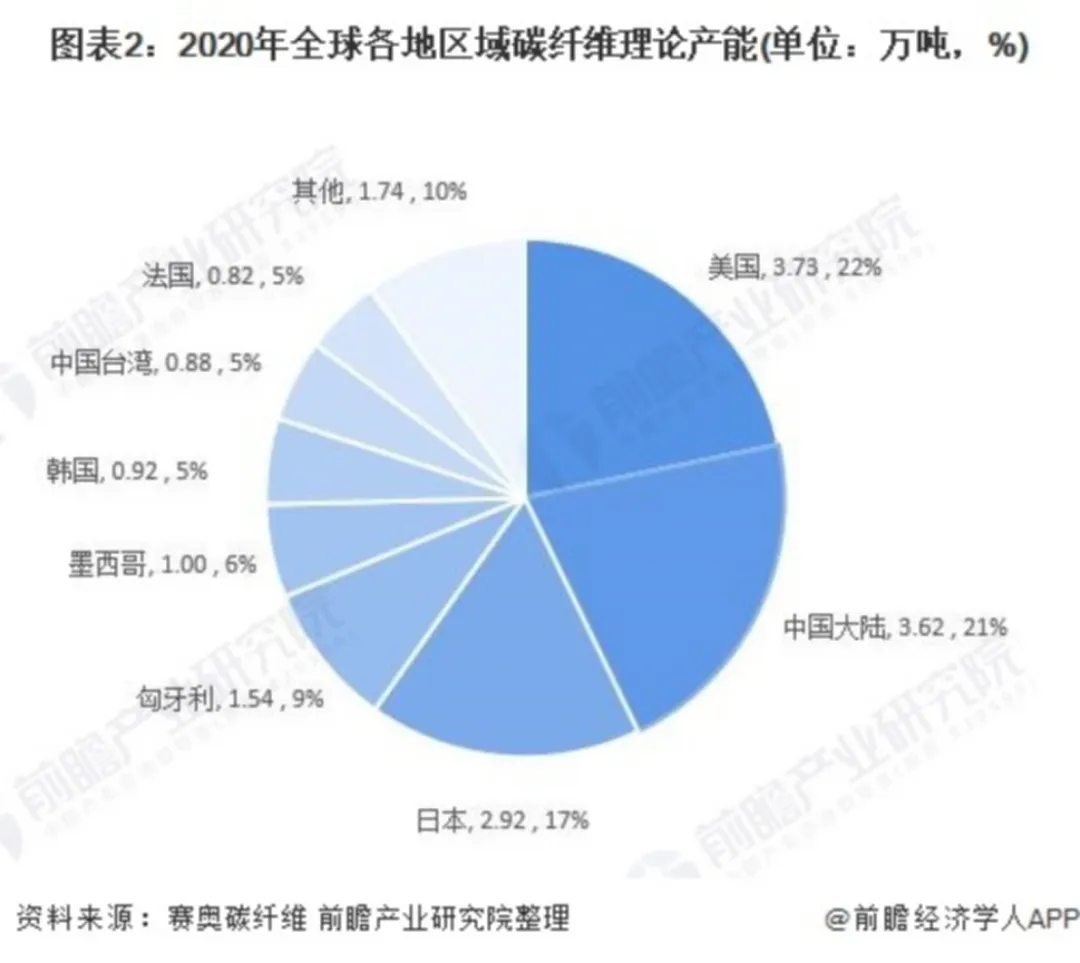

4.2.1 全球碳纤维产能分布：从日美主导到中日双极

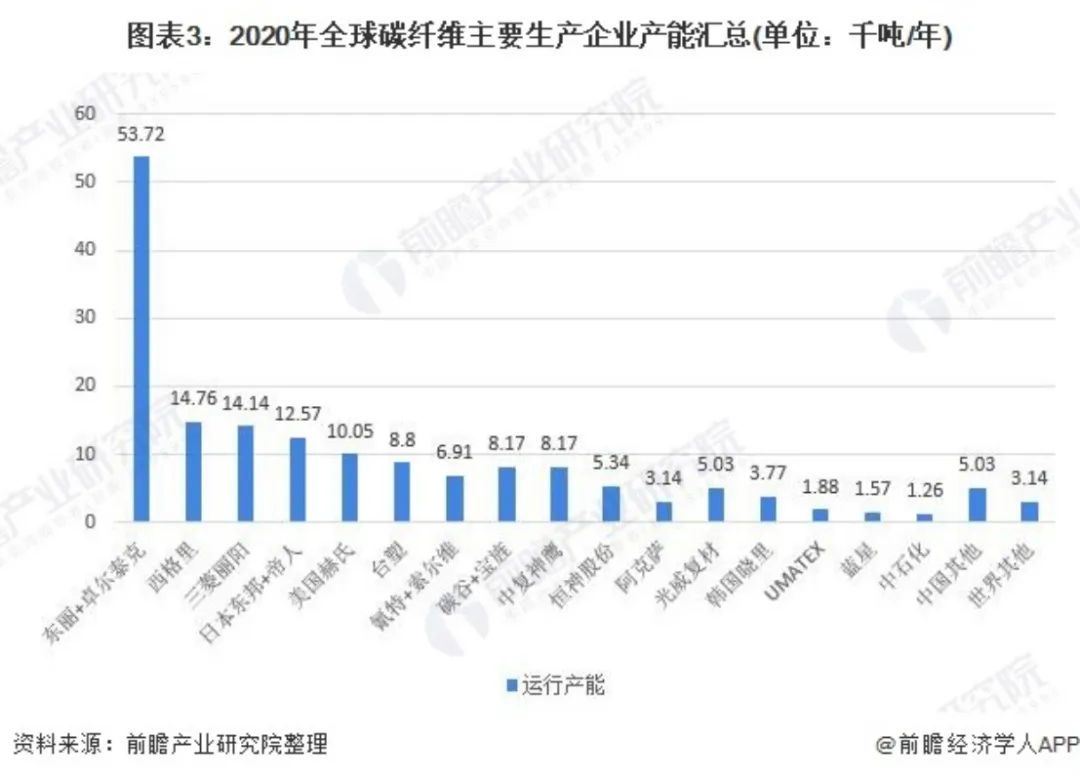

2025年全球碳纤维运行产能达326,080吨，中国产能171,080吨占比52.5%，首次超过全球总产能的一半[4]。全球产能格局正从"日美主导"加速转向"中日双极"。

中国产能占比从2020年约30%跃升至2025年52.5%，标志着全球供应链重心转移[38]。吉林化纤7万吨产能与东丽预计7.1万吨并列第一梯队，中复神鹰以2.85万吨运行产能+3.0万吨在建产能紧随其后[9][13]。这一变化意味着中国在工业级大丝束领域已建立规模优势，但在航空航天等高端小丝束市场，东丽、赫氏等仍凭借认证壁垒保持主导[6][27]。

4.3 中国产能区域分布与产品结构

4.3.1 中国碳纤维产能的区域集中度与产品等级分布

中国碳纤维产能高度集中于三大区域，2024年东北、华东、西北合计占比92.77%[35]。

产品结构呈现"低端产能过剩、高端产能不足"的结构性矛盾。T300/T400级产能10.50万吨占64.79%，T700/T800级5.02万吨占30.96%，T1000及以上高端产品占比不足5%[35]。2025年中国碳纤维产量约8.96万吨，对应产能利用率约55%，意味着近一半产能处于闲置或低负荷状态。

这一结构性矛盾对投资决策的含义清晰：投资标的应优先选择产品结构向高端迁移能力强的企业。恒神股份T1100级突破+双重适航认证、中复神鹰T1200百吨级量产，代表了逃离commodity陷阱的方向[6]。

4.4 产能扩张驱动逻辑与投产节奏

4.4.1 产能扩张的三重驱动与投产节奏判断

中国碳纤维产能扩张由政策驱动、需求驱动和竞争驱动三重力量推动[14]。

政策驱动来自国产替代战略，"十四五"以来工信部多部门协同推进新材料研发应用。需求驱动来自风电（2025年需求10万吨，同比+127.3%）、低空经济（eVTOL复材用量超70%）等新兴场景。竞争驱动来自规模降本压力，大丝束通过增加单束丝数可大幅降低单耗。

但产能过剩风险不容忽视。当前产能利用率约55%已低于健康水平（国际平均约65-70%），若下游需求增速放缓，新一轮产能过剩将加剧价格战。2024年工业级碳纤维价格下跌40%已导致恒神股份亏损7262万元[6]。一级市场投资者应警惕"产能规模领先"叙事背后的利润陷阱——真正有投资价值的标的不是产能最大的，而是能够跨越"应用工程鸿沟"、将纤维转化为认证部件的企业。

5. 下游：复合材料成型工艺与应用版图

5.1 主要复合材料成型工艺

5.1.1 碳纤维复合材料成型工艺体系

碳纤维从丝束到功能部件需经复合材料成型工艺，工艺选择直接决定最终制品的性能、成本与应用边界。主流工艺可分为五大类，各自对应不同的基体类型、应用场景与价值分配逻辑。

工艺选择决定碳纤维形态需求与价值捕获位置。热压罐工艺要求高性能预浸料，纤维以织物或单向带形态使用，附加值最高；缠绕成型需连续丝束，对纤维耐磨性要求严苛——研究表明缠绕张力增大会加剧 T800 碳纤维毛丝量，当速率超过 33m/min 时纤维出现断裂 [39]。拉挤与模压工艺适配大丝束工业级纤维，成本敏感度高。3D 打印使用短切纤维，虽力学性能下降但设计自由度最高，是热塑性 CFRP 新兴路线。

5.2 全球下游应用领域需求结构

5.2.1 全球碳纤维需求结构的量价背离特征

2025 年全球碳纤维需求呈现显著的量价背离结构，这一特征决定了不同应用场景对碳纤维企业的利润贡献差异巨大。

数据来源：ATA 2025 全球碳纤维复合材料市场报告

量价背离的核心成因在于技术壁垒与认证成本差异。航空航天碳纤维需满足抗拉强度≥5.5GPa、模量≥640GPa 等严苛指标，且需通过波音/空客等主机厂长达 3-5 年的认证周期，转换成本极高。风电碳纤维虽用量最大（10 万吨首破阈值），但大丝束产品技术门槛相对较低，维斯塔斯拉挤板专利到期后竞争加剧，价格锚定效应显著。

投资分析必须区分"量"的逻辑与"价"的逻辑。风电拉动销量增长但加速行业 commoditization，航空航天虽用量小却贡献近半收入，是利润核心来源。

5.3 中国下游应用领域需求结构

5.3.1 中国碳纤维需求结构的独特性

中国碳纤维需求结构与全球存在本质差异，这一结构决定了中国企业的客户结构与利润质量。

中国结构意味着更依赖工业级需求，利润弹性低于国际高端同行。体育休闲虽为第一大领域但单价中等，风电虽增长快但价格锚定效应强。航空航天占比不足 5%（全球 13.4%），反映高端应用渗透率仍低 [41]。

对投资判断的含义：中国碳纤维企业收入结构中低毛利工业级产品占比高，需关注向航空航天、低空经济等高价值领域迁移的能力。恒神股份是国内唯一同时具备民用客机 + 通用航空材料适航资质的企业，代表了向高价值端突破的方向。

6. 五大核心应用场景深度分析

6.1 风电叶片：最大需求引擎与渗透率提升逻辑

6.1.1 风电叶片碳纤维需求爆发：10 万吨级市场的驱动力与天花板

2025 年全球风电碳纤维需求首破 10 万吨，同比激增 127.3%，占全球碳纤维需求总量的 44.5%，成为第一大应用领域。这一爆发式增长的核心驱动力来自风机大型化趋势——主流 4MW 和 6MW 风力机叶片碳纤维用量达 12-18 吨，整体减重 15%-20%，直接降低全生命周期碳排放 240-360 吨。海上风电加速发展进一步强化这一逻辑，16MW 甚至 20MW+ 机型叶片长度可达 120-150 米，玻璃纤维已无法满足刚度要求。

然而，赛奥报告明确指出当前 10 万吨用量"仅仅是所有机型中极小的占比"，渗透率提升空间巨大。瓶颈不在于纤维供应——2025 年中国碳纤维产能已达 17.1 万吨，占全球 52.5%——而在于叶片设计能力、拉挤成型工艺成熟度和成本控制。维斯塔斯拉挤板专利到期后，高性价比碳纤维拉挤工艺将带动主梁材料从玻纤向碳纤维转型，预计 2030 年全球风电碳纤维需求将达 20 万吨。

对一级市场投资而言，风电是"量"的逻辑而非"价"的逻辑。风电碳纤维均价仅约$12/kg，是航空航天均价的 1/6.7。当大量低成本风电级产能建成后，边际供给溢出会系统性拉低全行业价格中枢，反噬高价值市场定价空间。真正有护城河的企业是那些能够隔离于 commoditization 浪潮的标的——通过适航认证锁定航空航天供应链，或通过专利工艺维持产品差异化。

6.2 航空航天与商业航天：高价值赛道与国产替代空间

6.2.1 航空航天碳纤维：最高价值应用市场的格局与机遇

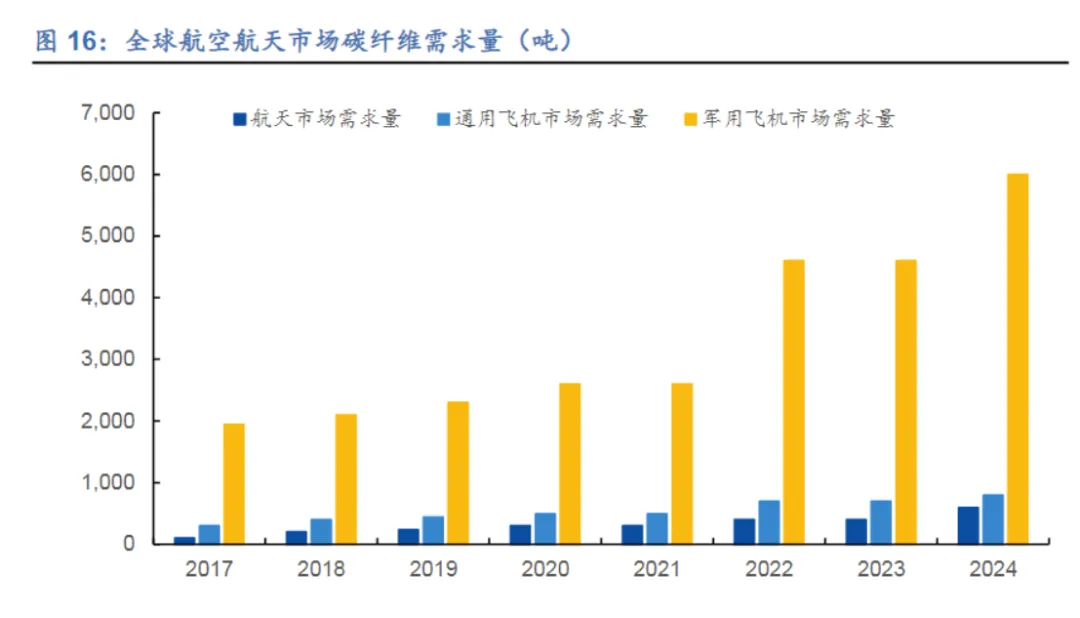

航空航天以 13.4% 的用量贡献 44.1% 的收入，均价约$80/kg，是碳纤维行业最高价值赛道 [4]。2024 年全球航空航天军工领域碳纤维需求 26,400 吨，中国市场表现亮眼，需求达 9,000 吨，占总需求的 10.7%[41]。空客 A350 复合材料用量占比达 53%，其中碳纤维复材占机身重量 35%，大幅提升燃油效率 15%。

商业航天正成为增量亮点。国内星网集团规划 1.3 万颗、千帆星座三期规划超 1.5 万颗低轨卫星，合计占全球已披露规划总量的 25% 以上[41]。卫星主承力结构、桁架、外壳碳纤维占比达 60%-80%，单星减重 150-240 公斤可节省发射成本 300-720 万元；火箭领域先进型号碳纤维占比已达 80%-90%，单枚中型火箭用量 15-20 吨 [41]。2025 年 10 月微光启航发布中国首款全碳纤维液体火箭"微光一号"，箭体 90% 结构实现碳纤维化，运载系数从 2% 提升至 3.14%。

国产替代空间巨大但认证周期长达 3-5 年是关键约束。中国航空航天碳纤维需求 2024 年仅 9,000 吨，国产化率突破 92% 但高端产品仍依赖进口 [11]。航天级碳纤维需满足抗拉强度≥5.5GPa、模量≥640GPa 等严苛指标，国内仅中简科技、光威复材等少数企业实现工程化应用。恒神股份是国内唯一同时具备民用客机 + 通用航空材料适航资质的企业，代表更接近价值捕获终端的商业模式 [6]。

6.3 低空经济/eVTOL：爆发前夜与材料需求测算

6.3.1 eVTOL 碳纤维需求：从百公斤级到万吨级的跃迁路径

eVTOL 机身碳纤维复合材料占比超 70%，单台用量 100-400 公斤，2024-2030 年需求 CAGR 预计 69%，2030 年全球需求预测 11,750 吨 [12][43]。低空经济飞行器中，eVTOL 由电机驱动，对轻量化要求远高于传统航空器，碳纤维使用占比远超直升机的 30%-40%。浙商证券测算，若 eVTOL 在政策催化下加速落地，到 2030 年航空航天领域碳纤维需求中来自 eVTOL 的部分占比将超过 24.2%[43]。

需求释放的驱动因素来自三方面：适航认证进度（亿航智能 EH216-S 已获 TC 证）、量产时间表（小鹏汇天"陆地航母"2024 年四季度开启预订）、航程提升需求（碳纤维减重可直接提升续航 15-20%）。中国低空经济规模 2026 年预计破万亿，26 个省份政府工作报告提及发展低空经济，深圳、珠海、合肥等城市已制定实施方案 [48]。

eVTOL 是碳纤维中长期最具弹性的增量市场，但短期需警惕"预期先行、量产滞后"的风险。适航认证周期长达 3-5 年，从研制样机过渡到小批产再到正式批产需要时间 [44]。一级市场投资应关注那些能够跨越"应用工程鸿沟"的企业——不一定拥有最大碳纤维产能，但拥有将纤维转化为认证部件的工程能力和客户关系，如光威复材参与多款无人航空器项目研发 [43]。

6.4 人形机器人：新兴增量市场与材料改性路径

6.4.1 人形机器人碳纤维应用：早期阶段的材料改性路径

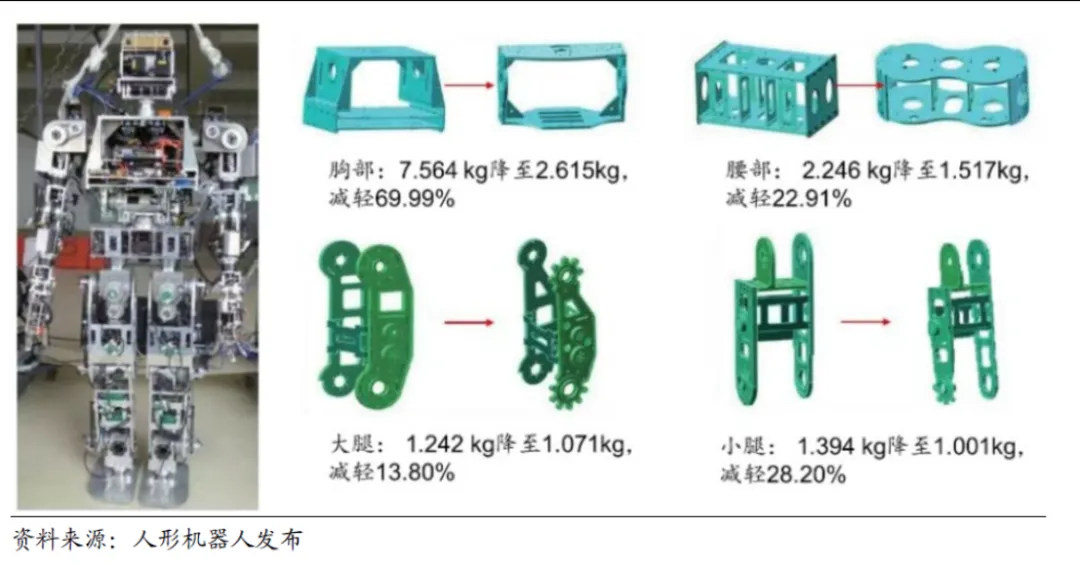

人形机器人碳纤维应用仍处早期阶段，主要通过 PEEK+CF 改性应用于机械臂、关节连杆等部位，减重效果 40-60%。特斯拉 Optimus Gen-2 躯干框架采用碳纤维/PA6 复合材料，通过拓扑优化去除 40% 非承载区域，重量仅 7.2kg，配合 4680 电池组使整机续航提升至 16 小时。波士顿动力 Atlas 腿部关节采用 T800 级碳纤维/PEEK 复合材料，减轻 40% 重量的同时关节抗扭刚度提升至 120N·m/°[53]。

从 PEEK+CF 改性到纯碳纤维结构的工程化路径仍需时间[45]。当前瓶颈在于：碳纤维机械臂成本是铝合金的 1.3 倍，自动化成型工艺（如 AFP 技术）将固化时间从 12 小时缩短至 45 分钟是降本关键 [53]。PEEK 材料 2025 年国内市场规模预计 21 亿元，人形机器人预计将成为增长最快的应用领域之一。

人形机器人是远期弹性最大的增量市场，但当前仍处概念验证阶段，短期不宜过度乐观。中国机器人市场 2029 年预计达 7800 亿元，碳纤维年需求或超万吨，但量产时间表取决于特斯拉 Optimus、Figure 等头部企业的商业化进度 [53]。一级市场应关注具备嵌件设计、模具精度与工艺控制的成熟注塑公司，以及具备强大技术实力的 PEEK 原材料企业 [50]。

6.5 新能源汽车：渗透率瓶颈与突破方向

6.5.1 新能源汽车碳纤维渗透率仅 3.8% 的成本困局

碳纤维在新能源汽车领域渗透率仅 3.8%（中国）[7]。新能源汽车单车用铝量比非纯电动汽车高 40%（292kg vs 206kg），但碳纤维应用仍局限于高端车型 [49]。宝马 i3 应用大规模碳纤维材料降低约 300kg 整车质量，但单车成本增加显著，难以在 20 万元以下车型普及 [47]。

渗透率提升的核心障碍在于三方面：成本（碳纤维 80-240 元/kg vs 钢 5-10 元/kg）、成型周期（热压罐工艺需数小时 vs 冲压工艺分钟级）、回收体系（热固性 CFRP 回收技术不成熟）。突破路径在于低成本大丝束碳纤维的汽车级应用开发和热塑性 CFRP 的快速成型工艺——HP-RTM 技术可实现分钟级成型节拍，单件成本较当前下降 30% 以上。

大丝束碳纤维成本降至$10-15/kg 区间是汽车大规模应用的前提条件。2026 年中国碳纤维复合材料综合成本预计下降 25%-35%，但距离汽车级应用的经济可行性仍有差距 [54]。一级市场投资应关注那些在热塑性碳纤维复合材料（CF/PP、CF/PA）领域有技术储备的企业，以及能够构建"材料 - 设计 - 制造 - 回收"全产业链闭环的标的。

6.6 其他核心应用场景

6.6.1 体育休闲、压力容器、建筑加固与碳碳复材

体育休闲是中国碳纤维第一大应用领域（2023 年 1.88 万吨，占比 30.3%），全球需求 2025 年 31,300 吨，是行业"压舱石[4][52]"。国产碳纤维成本下降让万元级碳纤维自行车出现千元亲民版本，但国际品牌溢价仍是国产品牌的 2-3 倍。

压力容器受益于氢能储运驱动，III/IV 型碳纤维全缠绕储氢瓶成为移动式储氢罐主流方案，2030 年碳纤维需求有望达 17.1 万吨。建筑加固利用碳纤维高强度、轻质量、耐腐蚀特性，在室内装修、老旧建筑翻新中应用拓展。碳碳复材受光伏行业带动，热场部件 2025 年市场空间预计 73.9 亿元。

这些场景是行业基本盘而非增长引擎，体量均小于风电、航空航天、eVTOL 五大核心场景，但提供稳定的现金流和需求支撑，对冲单一应用领域的周期性波动风险。

7. 成本结构拆解与产能扩张逻辑

7.1 PAN 基碳纤维成本构成

7.1.1 PAN 基碳纤维成本构成的多来源交叉验证

碳纤维成本结构因产品等级和企业策略呈现显著分化，但能源与折旧始终是固定成本的核心。综合多来源数据交叉验证，PAN 基碳纤维的成本构成如下：

成本结构差异的根源在于产品定位与产能规模。中简科技制造费用高达 79.28%，源于其航空航天级产品（ZT7/ZT8 系列）的小批量、高定制化生产模式——客户认证周期长、产线柔性要求高，导致固定资产和人员成本难以摊薄 [57]。相比之下，中复神鹰作为民用龙头，直接材料占比约 30%，反映其大规模标准化生产特征 [31][32]。

对一级市场投资的核心含义：能源和折旧合计占成本 52% 以上，属于典型的高固定成本行业。这意味着规模效应是降本的唯一路径——产能利用率每提升 10 个百分点，单位成本可下降约 5-8%。投资标的筛选时，应优先关注产能利用率高于 70% 的企业，低于 60% 则意味着行业性亏损压力。

7.2 小丝束与大丝束成本差异

7.2.1 小丝束 vs 大丝束：两种成本曲线的根本差异

小丝束与大丝束的成本差异并非孤立的技术参数对比，而是两种商业模式的系统性分野[37]。

成本差异的本质是商业逻辑的分水岭。小丝束追求极致性能，通过长认证周期和高技术壁垒锁定高毛利；大丝束追求极致成本，通过规模效应和原丝环节优化实现低价渗透[37]。以吉林碳谷与中复神鹰为例，碳谷的 50K 大丝束产品在人工和蒸汽单耗上明显低于神鹰的 24K 小丝束，但大丝束的定价权更多掌握在原丝供应商手中——原丝成本占碳纤维总成本一半以上，原丝自产企业（如吉林碳谷）在成本波动中更具韧性 。

投资含义：不能简单以"产能规模"评估企业价值。小丝束企业的护城河在于认证壁垒和客户粘性（如中简科技前五大客户占比 99.55%[57]），大丝束企业的护城河在于原丝自给率和单线产能。一级市场应区分两种价值逻辑：小丝束看技术代差，大丝束看成本曲线位置[37]。

7.3 规模效应与产能利用率对成本的影响

7.3.1 产能利用率是成本控制的关键变量

碳纤维生产属于典型的高固定成本行业，能源（34%）与折旧（18.2%）合计占比超 50%，这意味着产能利用率对单位成本的影响呈非线性放大效应。

规模效应的量化证据： ORNL 数据显示，原丝项目规模从 250 吨/年提升至 3000 吨/年，单吨成本从 10.27 万元降至 5.81 万元（-43.4%）；碳纤维丝项目从 100 吨/年提升至 1000 吨/年，单吨成本从 47.08 万元降至 20.68 万元（-56.1%）[59]。万吨级项目中，原丝成本占比可从 59% 降至 51%，规模效应显著 [32]。

中国产能利用率的结构性困境： 2025 年中国碳纤维运行产能 17.1 万吨，产量仅 8.96 万吨，产能利用率约 55%[4]。这意味着近一半的固定成本（能源 + 折旧）无法被摊薄，直接导致行业性亏损——2024 年国内碳纤维行业毛利平均 -10056.5 元/吨 [60]。对比海外，东丽工业碳纤维产能利用率长期维持在 80% 以上，是其盈利稳定的核心原因。

投资含义：产能利用率是判断企业盈利能力的先行指标，优先级高于产能规模。低于 60% 的产能利用率意味着企业处于"产能陷阱"——即使满产满销策略执行到位，固定成本摊薄不足仍会导致亏损。一级市场尽调时，应重点核实企业实际产量与产能的比值，而非轻信规划产能。

7.4 降本路径与投资含义

7.4.1 碳纤维降本的三条路径与投资优先级

碳纤维降本有三条技术路径，其影响幅度、成熟度和投资优先级存在显著差异：

投资优先级判断：工艺优化 > 规模扩张 > 能源替代。

工艺优化（高影响、中成熟度）是唯一能同时改善成本和环境 footprint 的路径。三井化学的微波碳化技术已在中试线验证，能耗降低 50% 的宣称若能在万吨级产线复现，将颠覆现有成本曲线 。Springer 研究进一步证实，通过 MWCNT 纳米涂层使 PAN 原丝吸收微波能量，可在家用微波炉中实现碳化，且机械性能与传统工艺相当 。一级市场应重点关注微波碳化、快速预氧化（精工科技宣称预氧化时间从 60-70min 降至 35min）等工艺突破的产业化进度。

规模扩张（中影响、高确定性）的降本逻辑清晰但边际效应递减。万吨级项目已成行业标配，继续扩产对成本的改善幅度从 50% 收窄至 10-15%。且当前行业产能利用率仅 55%，盲目扩产可能加剧价格战。

能源替代（低影响、长周期）受限于地域和政策。低电价区域（如青海、内蒙古）的产能布局已成过去式，绿电配套的投资回报周期长达 10 年以上，对一级市场而言流动性过差。

最终判断：微波碳化是最值得关注的降本突破。若三井化学 2026-2027 年实现商业化，将重构全球碳纤维成本曲线，现有万吨级产能可能面临资产减值风险。一级市场投资工艺优化企业时，应要求技术方提供第三方性能验证数据（拉伸强度、模量、孔隙率），避免实验室数据与产业化性能的落差。

8. 前沿工艺突破与技术路线演进

8.1 激光石墨化：原理、成熟度与产业化前景

8.1.1 激光石墨化：数秒完成 3000°C 热处理的实验室突破

激光石墨化利用 CO₂激光光热效应在数秒内将 PAN 基碳纤维加热至等效 3000°C 热处理效果，但该技术仍处实验室阶段，短期难以替代传统工艺。传统石墨化需在 2000-3000°C 电加热炉中长时间保温，能耗高且设备预热周期长。激光石墨化通过中间红外 CO₂激光（波长 10.6μm）直接作用于纤维，光子能量转化为晶格振动热能，实现快速升温 [62]。

2018 年 PMC 研究显示，在功率密度 4.81-6.65 kW/cm²、停留时间 2.5 秒条件下，激光石墨化可使 PAN 基碳纤维杨氏模量从 221.9GPa 提升至 421.2GPa（+89.8%），等效于传统 3000°C 热处理效果 。2024 年《中国激光》研究进一步采用衍射光学元件（DOE）整形平顶激光，能量转换效率达 88.94%，光束平整度 92.46%，制备出碳含量>99%、石墨化度 R 值 0.07 的碳纤维保温毡 [63]。2025 年长春理工大学学位论文揭示，在功率密度 1120W/cm²（加热温度 2200°C）、加热时间 25s 条件下可制备石墨化度 0.04 的石墨纤维，梯度加热可在保持高模量的同时增加拉伸强度 。

然而，激光石墨化存在皮芯结构不均匀、拉伸强度下降等固有缺陷，技术成熟度仅 TRL 3-4 级。高功率密度激光导致纤维表面快速升温而内部升温滞后，形成明显的皮芯结构差异 [62]。同时，激光石墨化后纤维拉伸强度从 4.36GPa 下降至 3.09GPa（-29.1%），原因是层间缠结减少 。目前该技术未见产业化报道，主要为实验室研究，为超高温热处理提供了新思路但非近期投资重点。

8.2 CNT 纤维：性能突破与规模化挑战

8.2.1 CNT 纤维：从实验室奇迹到工业化的鸿沟

CNT 纤维理论性能远超碳纤维，但宏观纤维性能仅为单根 CNT 的 1/10-1/3，产业化核心瓶颈在于管间相互作用弱和结构缺陷。单根 CNT 拉伸强度>110GPa、导电率~100MS/m，但宏观纤维因管间范德华力弱、取向不佳、孔隙率高导致性能大幅衰减 [61]。

浮动催化化学气相沉积（FCCVD）法最具规模化前景，2025 年 ACS 研究显示，经机械双轴拉伸（拉伸比>20%）后 CNT 纤维强度可达 4.6GPa，辊压致密化后进一步提升至 9.6GPa 。两步退火工艺（外延热解碳沉积 + 高温石墨化）可使拉伸强度提升 10%、杨氏模量提升 35% 。聚合物渗透（如 PVA）和仿生交联粘合剂（如邻苯二酚接枝 PEI）可增强管间载荷传递，强度提升至 2.2GPa [61]。

全球 CNT 市场 2025 年 77.5 亿美元，预计 2034 年 245.3 亿美元（CAGR 13.7%），但催化剂均匀性、结构缺陷和性能一致性仍是产业化瓶颈 。 FCCVD 法面临催化剂团聚、气流湍流导致纤维不规则等挑战 。2025-2026 年最新突破方向是机器学习驱动参数优化——贝叶斯优化结合自动化可在 43 天内完成 500+ 实验和数百万次虚拟模拟，实验效率提升 5 倍以上 。西班牙 IMDEA 研究所 2026 年实现 AlCl₄⁻气相掺杂 CNT 纤维电导率 24.5MS/m（铜的 42%），但重量仅为铜的 1/6。

CNT 纤维技术成熟度 TRL 5-6 级，是碳纤维的潜在替代/补充路线，但 5-10 年内难以大规模商业化。 DexMat 公司 Galvorn 纤维拉伸强度 3GPa、导电率 10MS/m，已实现公斤级生产 。一级市场投资者应关注 FCCVD 反应器设计优化、机器学习工艺控制和掺杂技术突破，但需警惕性能一致性风险。

8.3 微波碳化：三井化学引领的降本减排路线

8.3.1 微波碳化：最接近产业化的颠覆性降本技术

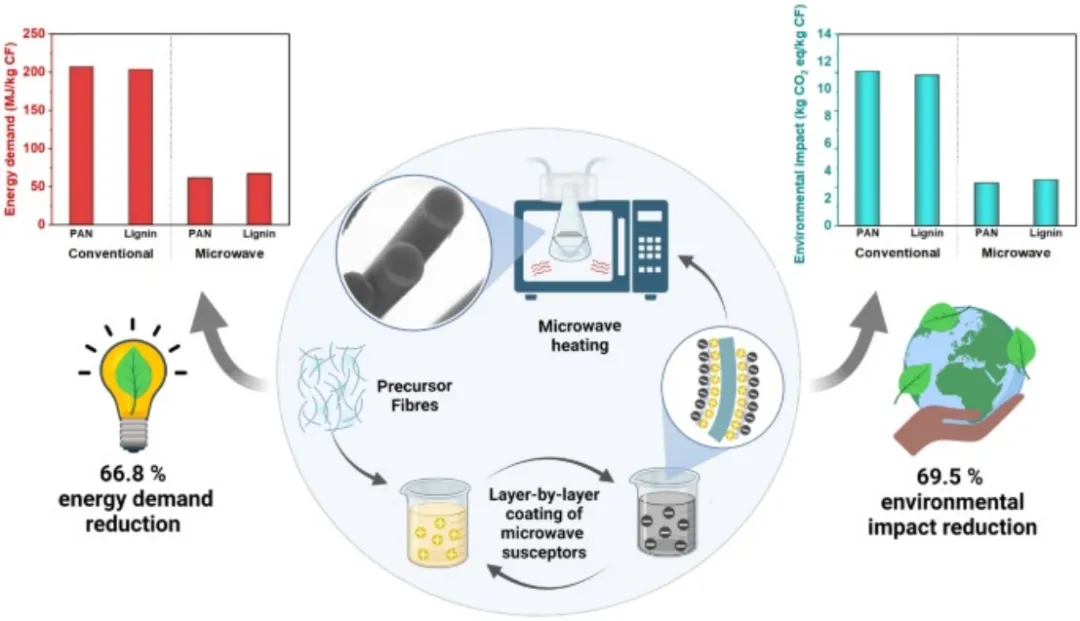

微波碳化通过 MWCNT 吸波涂层实现原丝直接加热，数秒内达>1000°C，能耗降低 50% 以上，是当前最接近产业化的颠覆性降本技术。传统碳化依赖电加热炉间接传热，热效率低。微波碳化在 PAN 原丝表面涂覆多壁碳纳米管（MWCNT）吸波涂层，微波能量直接转化为热能，实现体加热。

三井化学与 Microwave Chemical 合作开发的微波碳化技术 2024 年 1 月中试线投产，宣称总能耗降低约 50%、CO₂减排 90%、稳定化时间缩短约 1/3，目标应用氢压容器、风电叶片和航空航天 。该技术利用微波对纤维直接加热而非加热整个炉体，温度梯度更大，反应热消散更快，减少热致纤维断裂。学术研究显示，微波加热可降低 lignin 基碳纤维生产能耗 66.8%、环境影响 69.5% 。

然而，实验室级微波碳化纤维拉伸强度仅 1.18GPa（传统工艺 1.42GPa），孔隙缺陷是主要问题 。 快速加热导致挥发分快速逸出形成孔隙，渐进式功率控制可减少缺陷 [2]。2024 年精工科技开发热风微波多物理场耦合预氧化炉，预计降低氧化炉能耗 30%、节省装置成本 20%。

微波碳化技术成熟度 TRL 7-8 级，若三井化学商业化成功，将显著改变大丝束碳纤维成本曲线。一级市场投资者应优先关注微波碳化产业化进展，尤其是中试线良率、能耗数据和客户验证进度。

8.4 等离子体表面处理：界面增强的商业化应用

8.4.1 等离子体表面处理：已商业化的界面增强技术

等离子体表面处理利用低温等离子体高能活性粒子改善碳纤维与聚合物基体界面结合，已有约 40 年研究历史，技术相对成熟。等离子体含高能电子、离子、自由基等活性物种，可清除纤维表面污染物并引入羟基/羧基等极性基团，提升表面能和浸润性 。

Plasmatreat 公司 Openair-Plasma 常压等离子体技术已商业化（TRL 7-9 级），在 CAMX 2024 展示增强 CFRP 大型航空航天部件粘接接头稳定性 。 [66] 该技术在碳纤维复合材料上实现比未处理表面高出 40% 的搭接剪切强度，性能优于溶剂擦拭、手工打磨甚至激光烧蚀 。美国橡树岭国家实验室（ORNL）CRADA 合作项目显示，等离子体表面处理可使热塑性树脂复合材料界面强度提升 45%、拉伸和弯曲强度提升 10%，处理时间仅 1 分钟。

等离子体处理设备市场规模快速增长，2024 年中国等离子表面处理设备市场规模 918 亿元（+30.58%），但该技术是"增量改进"而非"颠覆性突破" 。 [70] 常压等离子体射流（APPJ）和介质阻挡放电（DBD）可实现连续卷对卷处理，适合工业化生产 [71]。电解电位法处理可使碳纤维表面氧元素含量从 9.36% 增至 18.04%，层间剪切强度最高提升 56% 。

该技术投资价值低于微波碳化，但作为成熟工艺可提升现有 CFRP 性能，适合寻求短期回报的投资者。

8.5 前沿工艺综合对比与投资价值评估

8.5.1 四大前沿工艺的投资价值排序

一级市场投资者应优先关注微波碳化的产业化进展和 CNT 纤维的 TRL 跃迁节点。微波碳化降本减排效果明确且三井化学即将商业化，是近期最具确定性的投资机会。CNT 纤维长期替代潜力大但需等待性能一致性和规模化生产突破[67]。激光石墨化和等离子体处理分别因成熟度过低和颠覆性不足，投资价值相对有限。

9. 特定牌号性能对比

9.1 国际主流牌号性能参数对比

9.1.1 东丽 T 系列碳纤维关键性能参数横向对比

日本东丽的 T 系列牌号是全球碳纤维行业的性能标杆，其命名规则以拉伸强度（单位 ksi）为基准。从 1971 年商业化的 T300 到 2023 年发布的 T1200，东丽用 52 年时间完成了强度从 3.5GPa 到 8.0GPa 的跨越。

东丽 T 系列性能演进呈现三条规律：强度每代提升约 10-15%，T1100 级出现模量跃升（从 294GPa 到 324GPa），断裂伸长率稳定在 1.5-2.2% 区间。T1200 于 2023 年 10 月宣布开发成功，拉伸强度达 1,160 ksi（约 8,000MPa），较 T1100 提升超过 10%[72]。但截至 2026 年 3 月，东丽 T1200 仍处认证阶段，"2025 年完成全部认证的承诺尚未获得权威机构确认"。

9.2 国内主流牌号性能参数对比

9.2.1 国产碳纤维牌号与国际对标

中国头部企业已构建覆盖 T300-T1200 全谱系的产品矩阵，在 T700/T800 级实现与国际对标，T1100/T1200 级进入"并跑"阶段。

中复神鹰 SYT80 的突破具有里程碑意义：2026 年 3 月 11 日，中复神鹰宣布 SYT80（T1200 级）实现百吨级量产，工程化拉伸强度突破 8,000MPa，较上一代 SYT70 提升 14%[73]。这使中国成为全球首个实现 T1200 级别碳纤维百吨级量产的国家，而东丽尽管 2023 年率先发布同级别产品，但截至 2026 年 3 月仍未完成量产认证 [73]。

恒神股份在高模量领域形成差异化优势[6][74]。HM60（M60J 级）拉伸强度 4,734MPa、模量 596GPa，相较海外同型号（3,820MPa, 588GPa）强度和模量同步超越 [74]。HF60（T1100 级）达到国际先进水平，对标东丽 M40X 级，适用于航空航天苛刻减重场景 [6]。

9.3 国产替代差距与追赶进度

9.3.1 从"跟跑"到"并跑"：国产碳纤维性能追赶的里程碑与剩余差距

国产碳纤维用 18 年完成了从 T300 到 T1200 的跨越，但性能参数的实验室达标不等于工业化竞争力。
