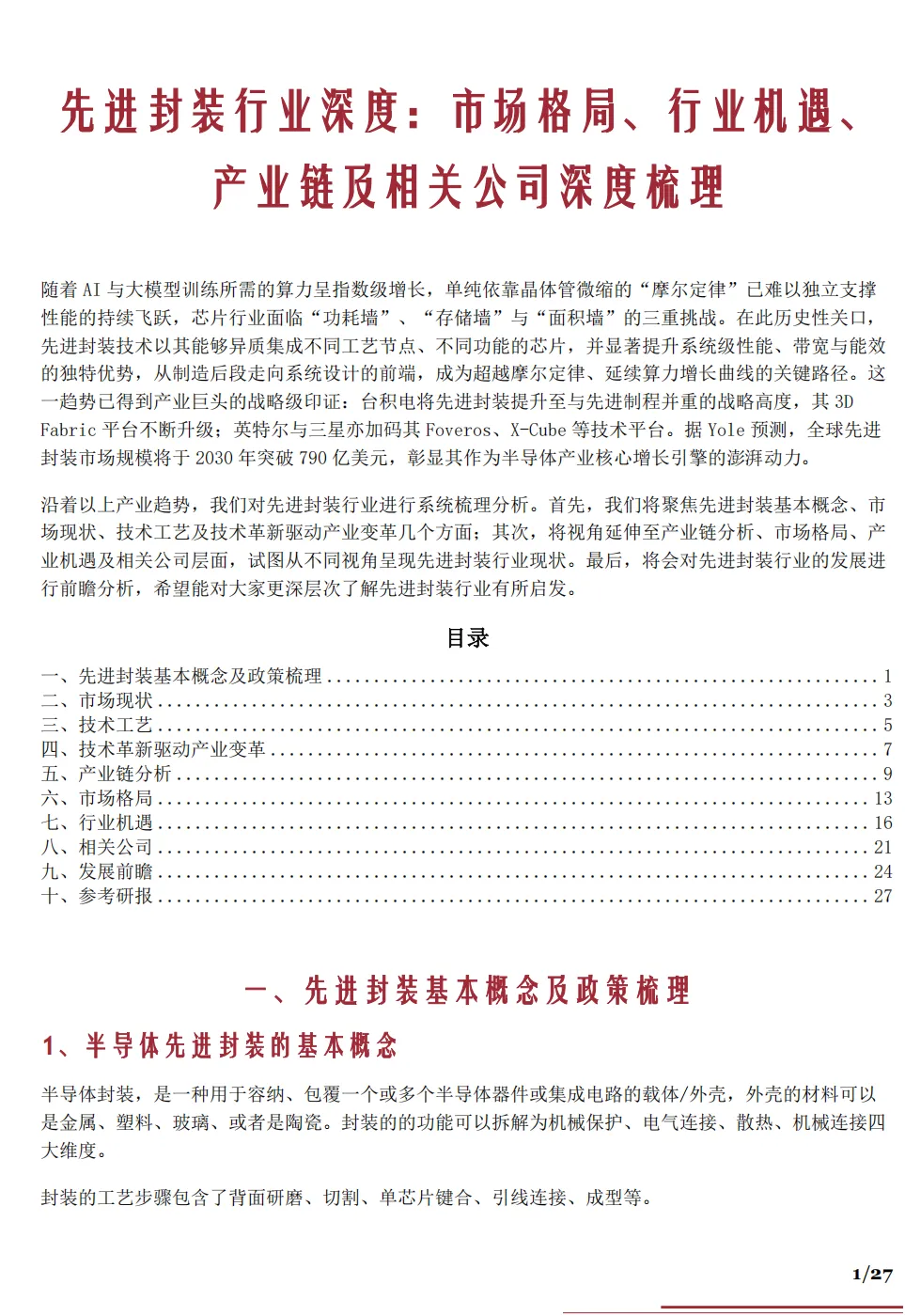

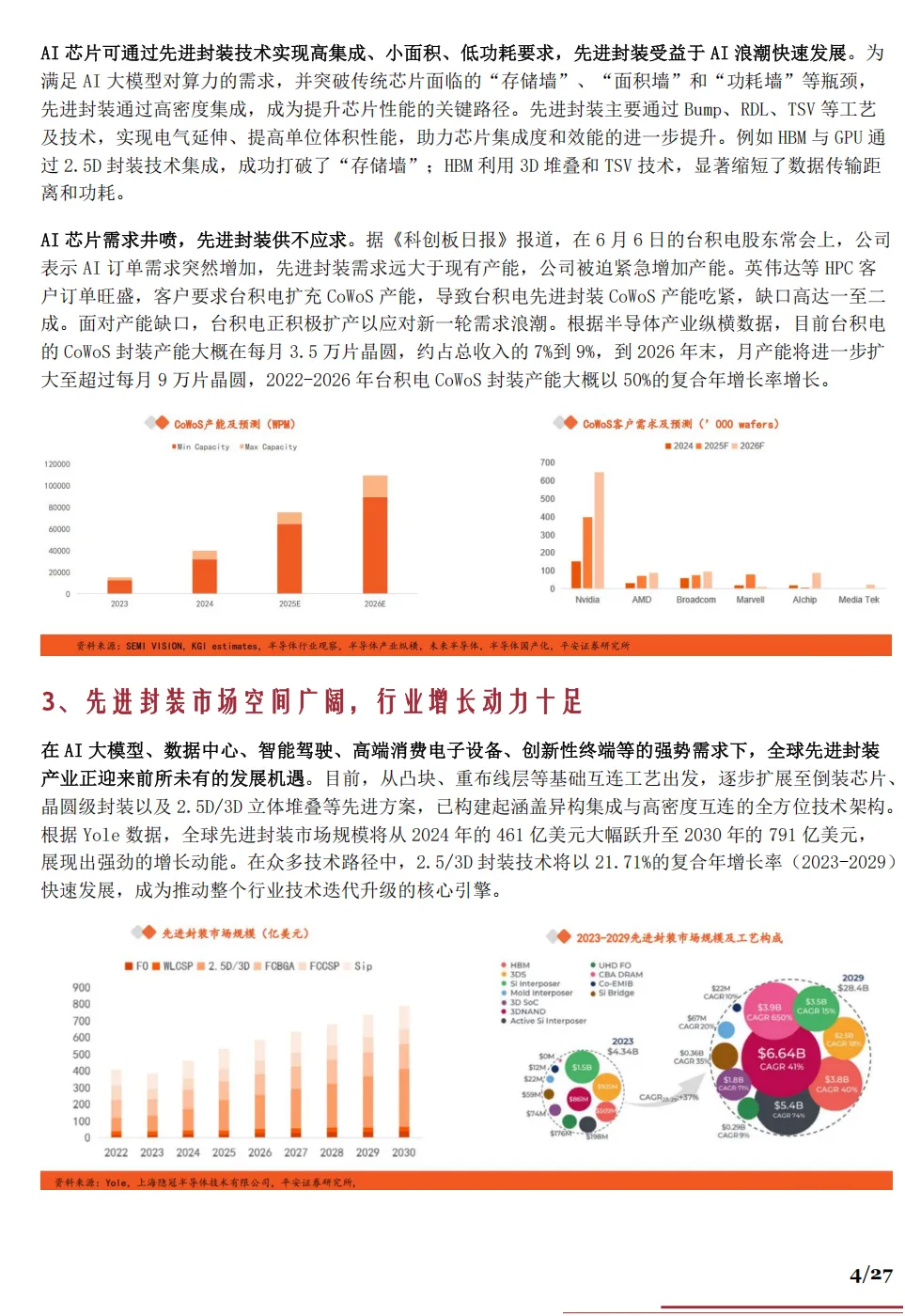

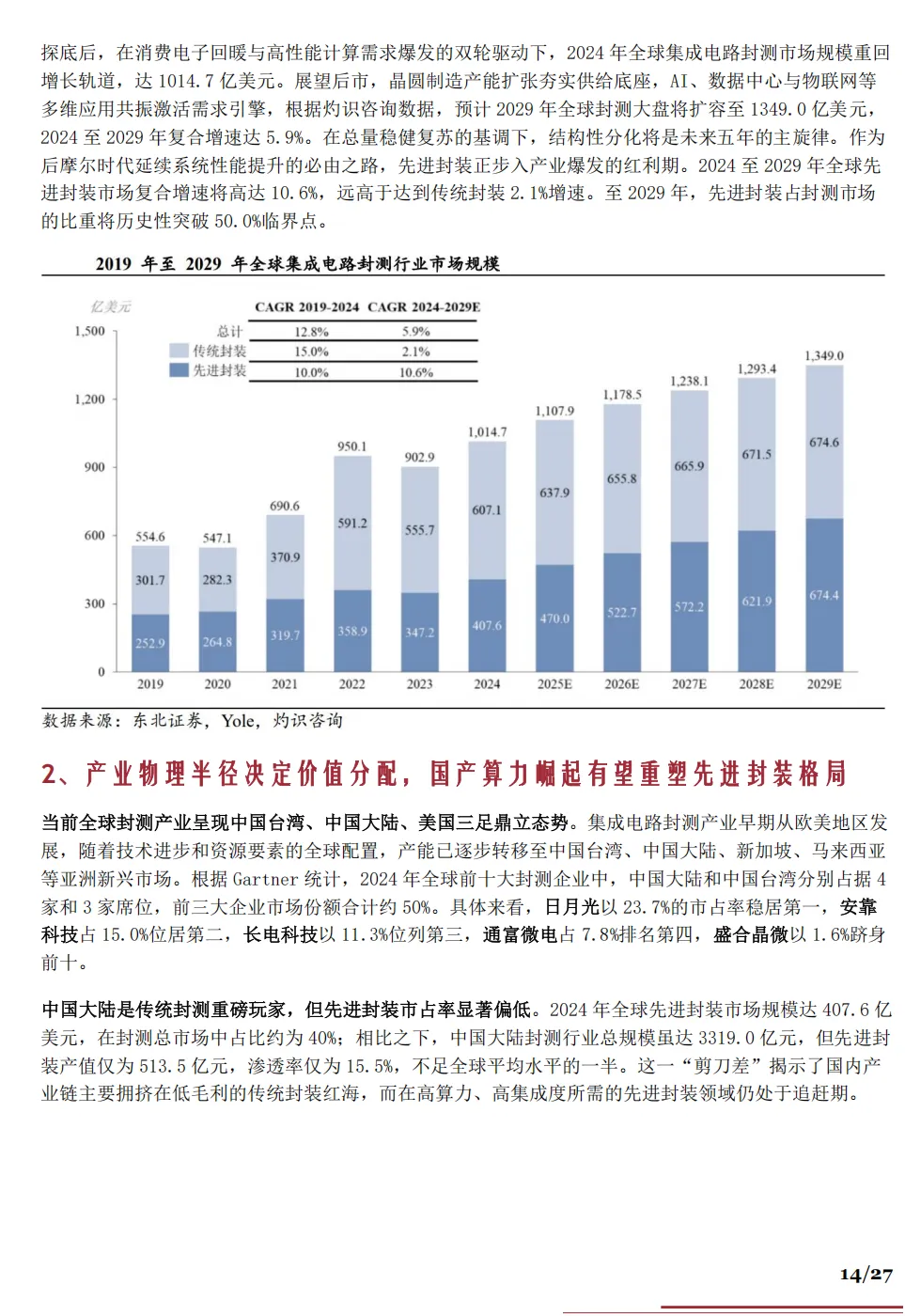

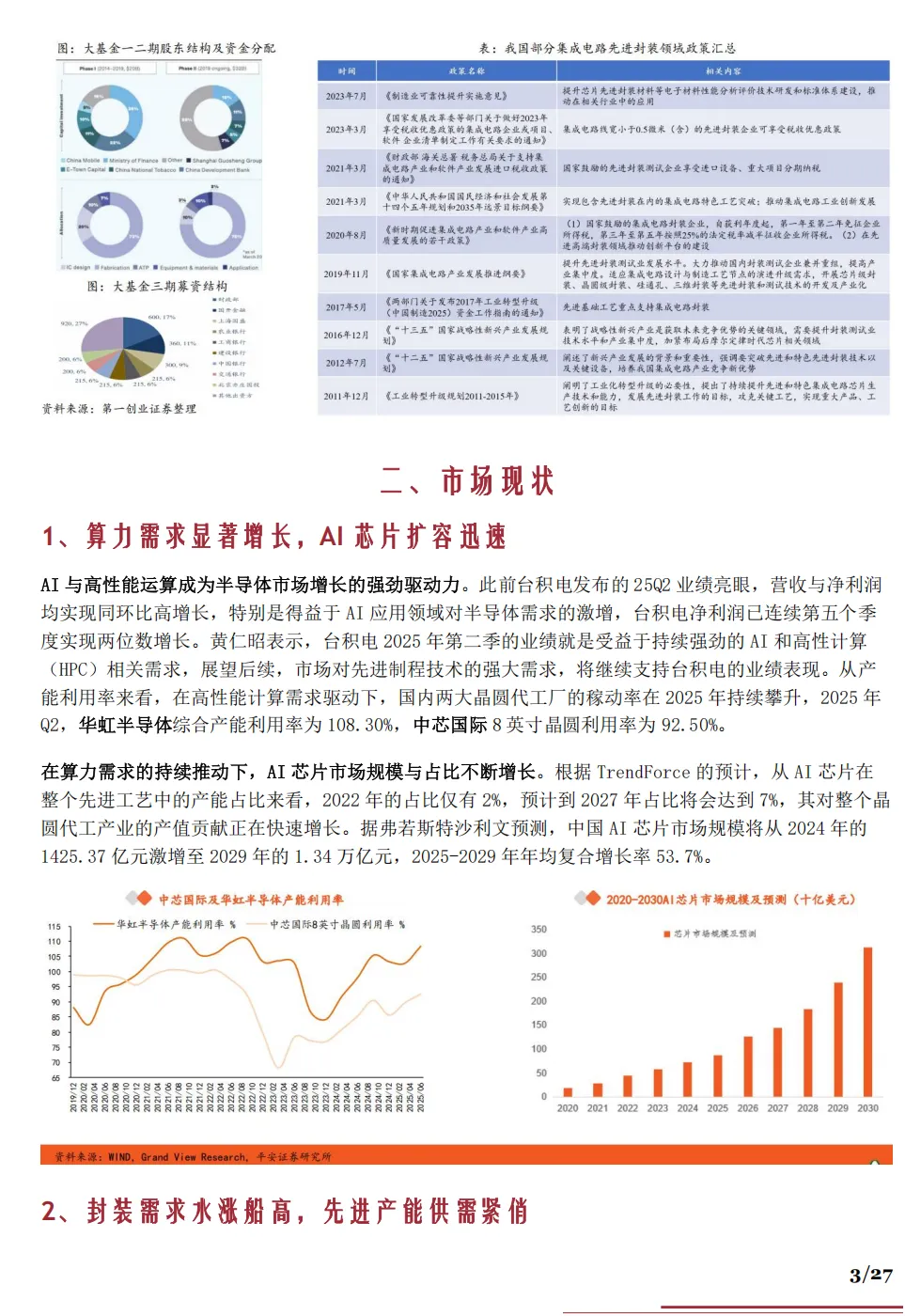

随着AI与大模型训练所需的算力呈指数级增长,单纯依靠晶体管微缩的“摩尔定律”已难以独立支撑性能的持续飞跃,芯片行业面临“功耗墙”、“存储墙”与“面积墙”的三重挑战。在此历史性关口,先进封装技术以其能够异质集成不同工艺节点、不同功能的芯片,并显著提升系统级性能、带宽与能效的独特优势,从制造后段走向系统设计的前端,成为超越摩尔定律、延续算力增长曲线的关键路径。这一趋势已得到产业巨头的战略级印证:台积电将先进封装提升至与先进制程并重的战略高度,其3DFabric平台不断升级;英特尔与三星亦加码其Foveros、X-Cube等技术平台。据Yole预测,全球先进封装市场规模将于2030年突破790亿美元,彰显其作为半导体产业核心增长引擎的澎湃动力。

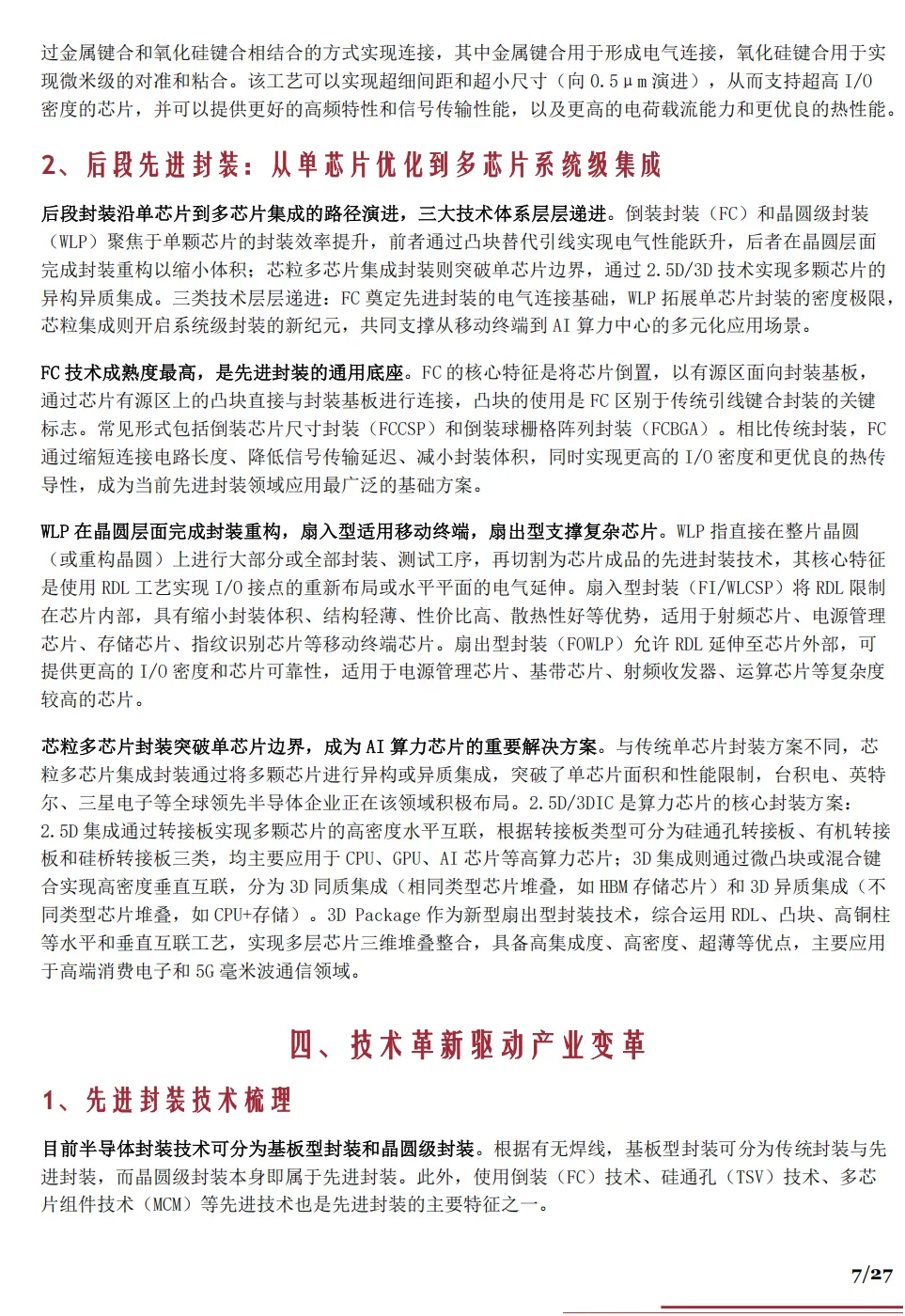

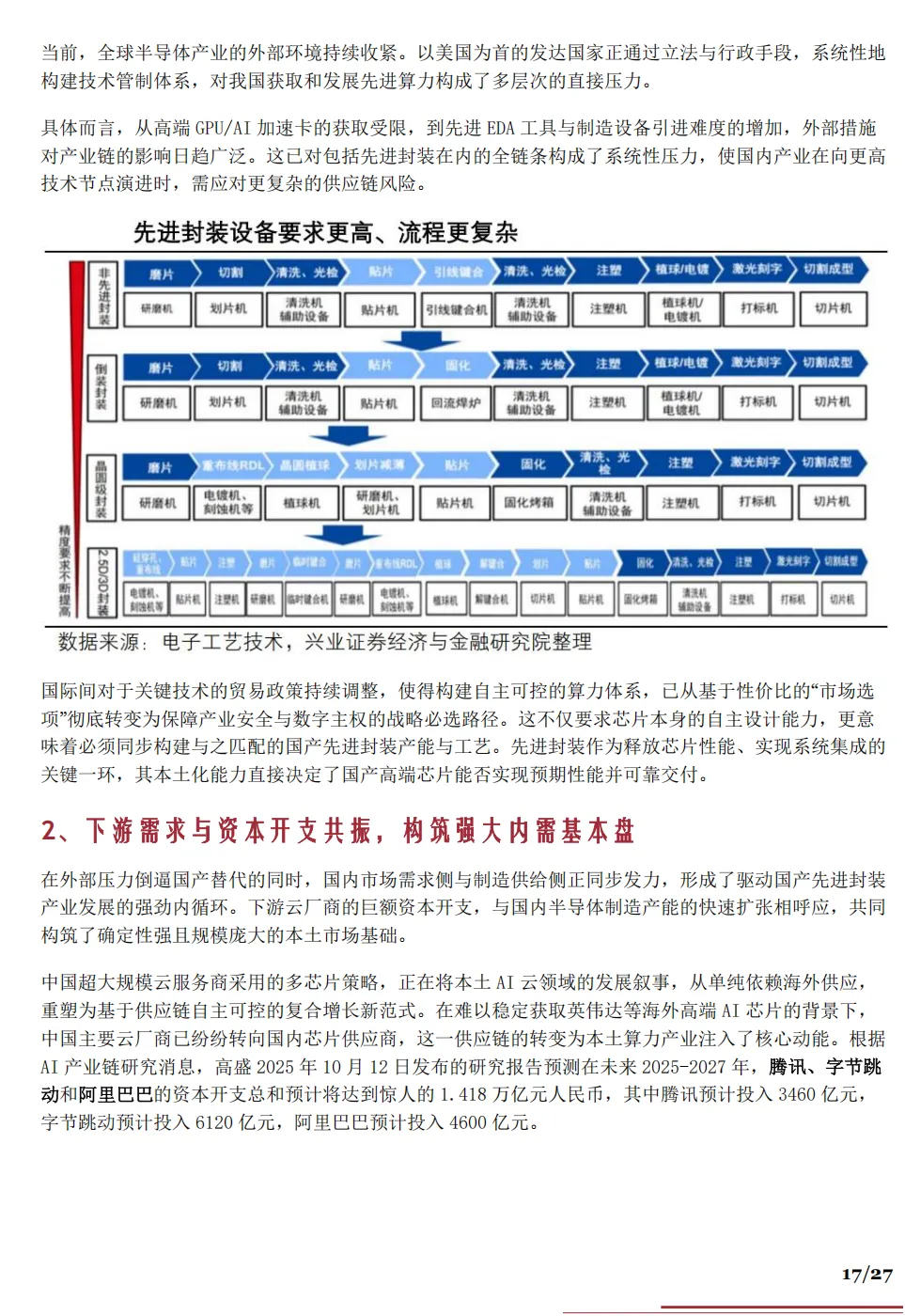

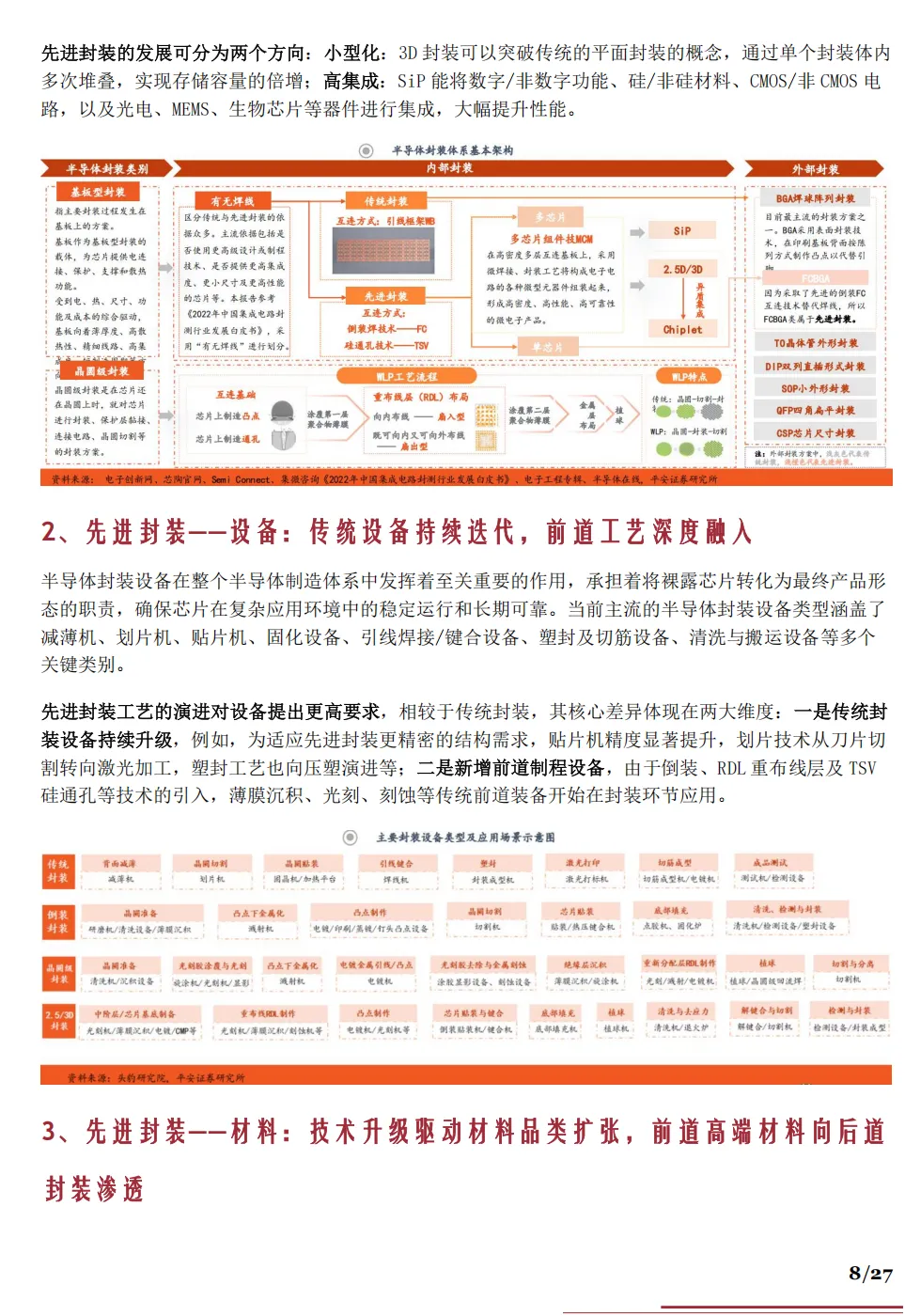

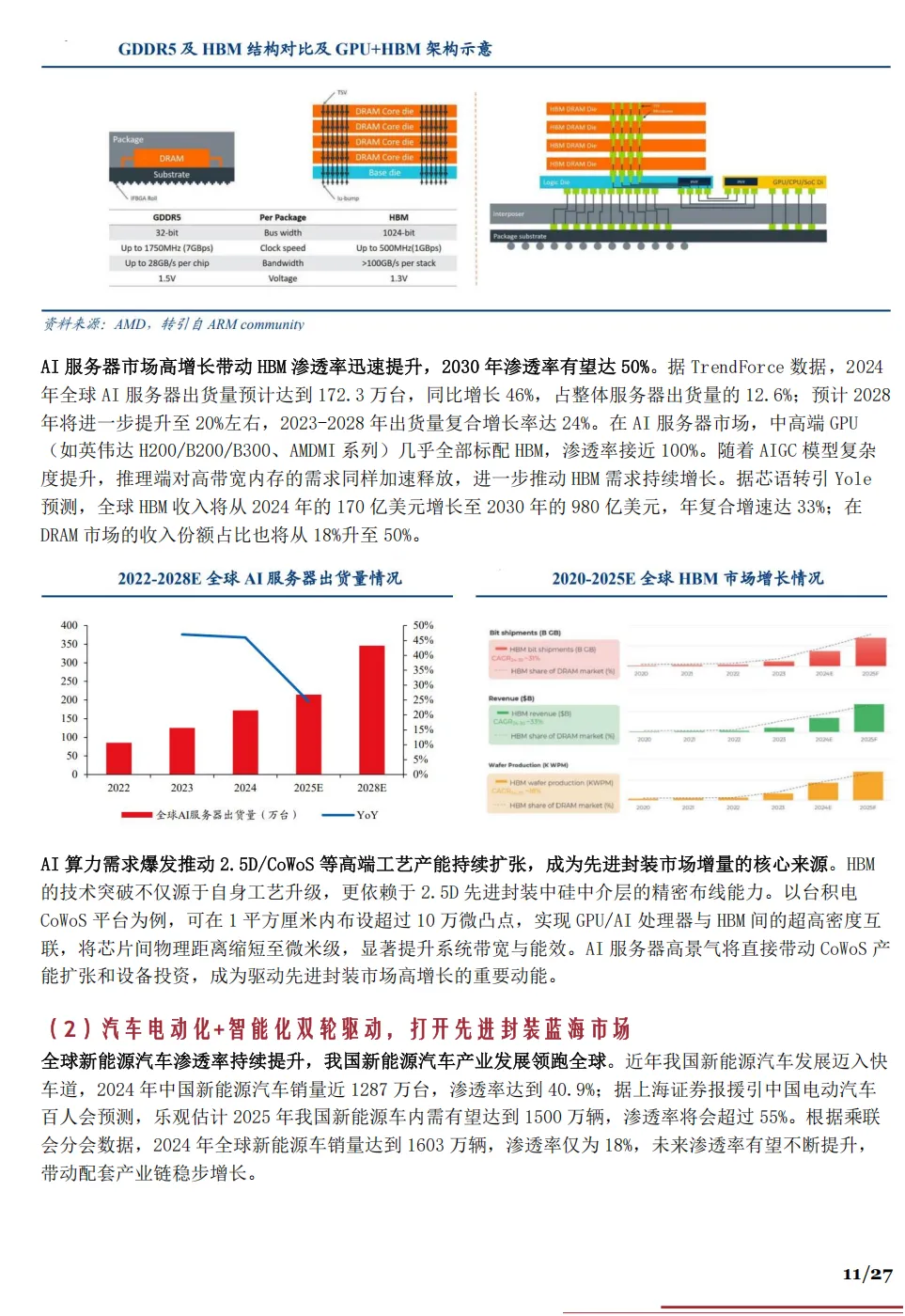

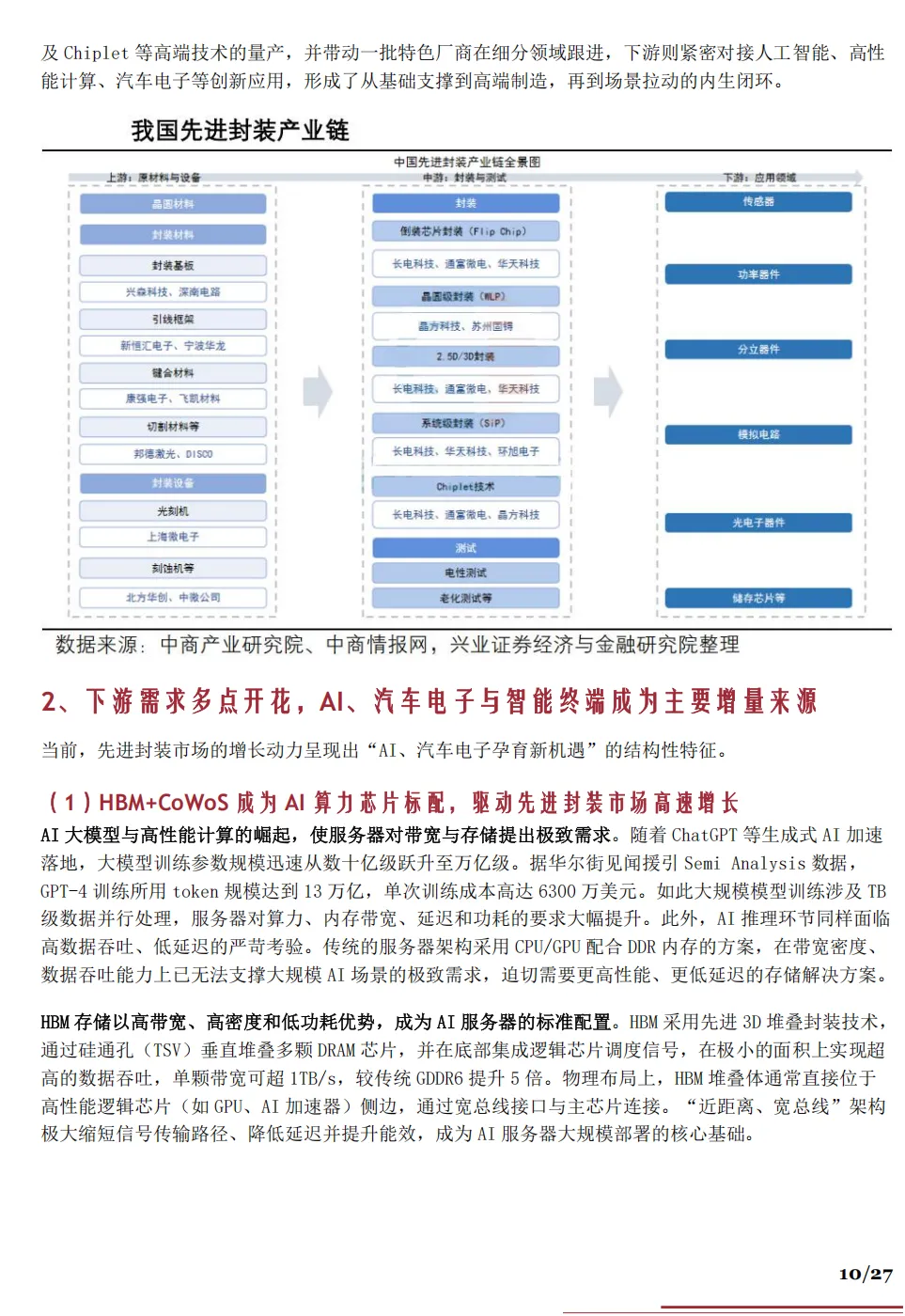

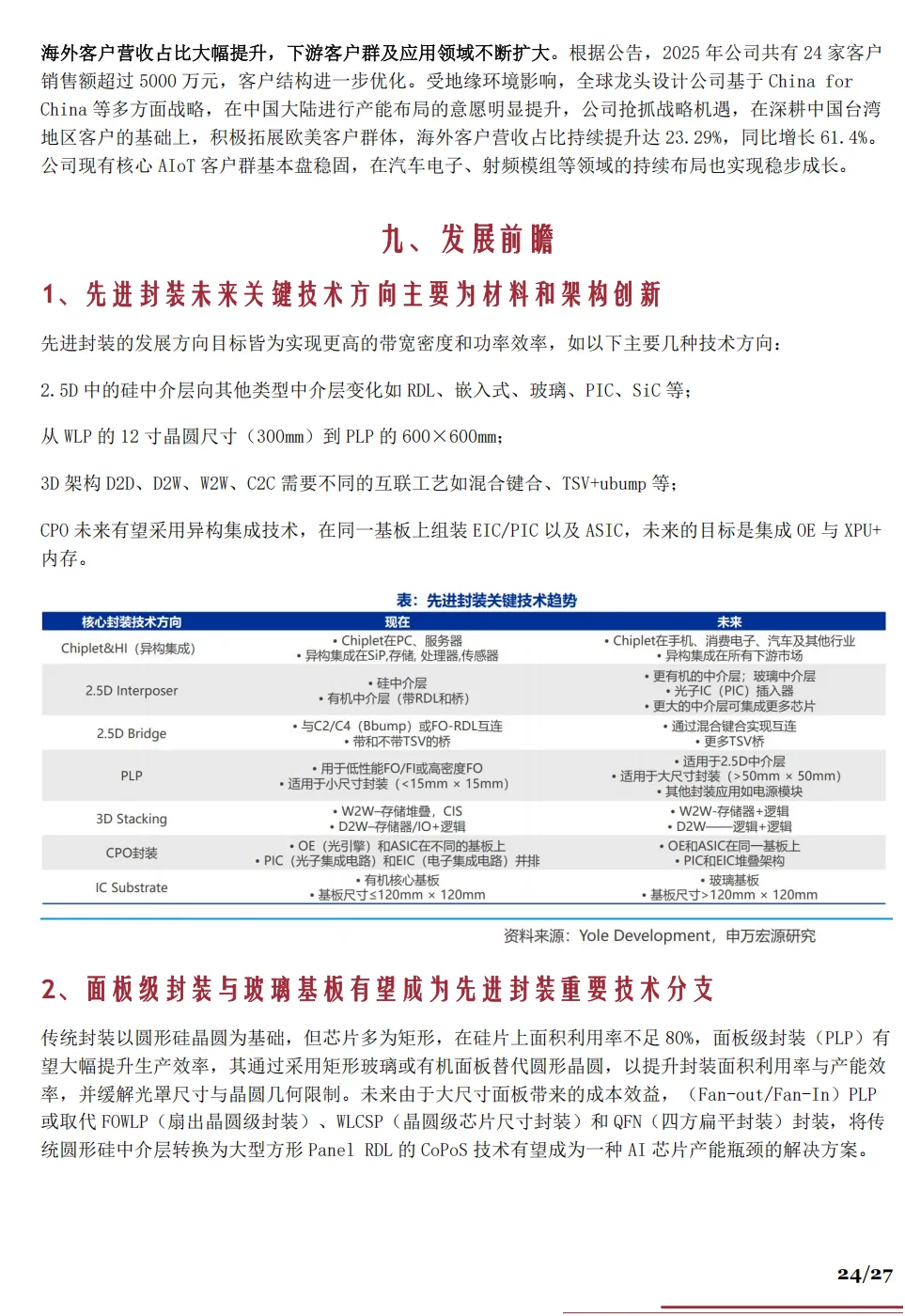

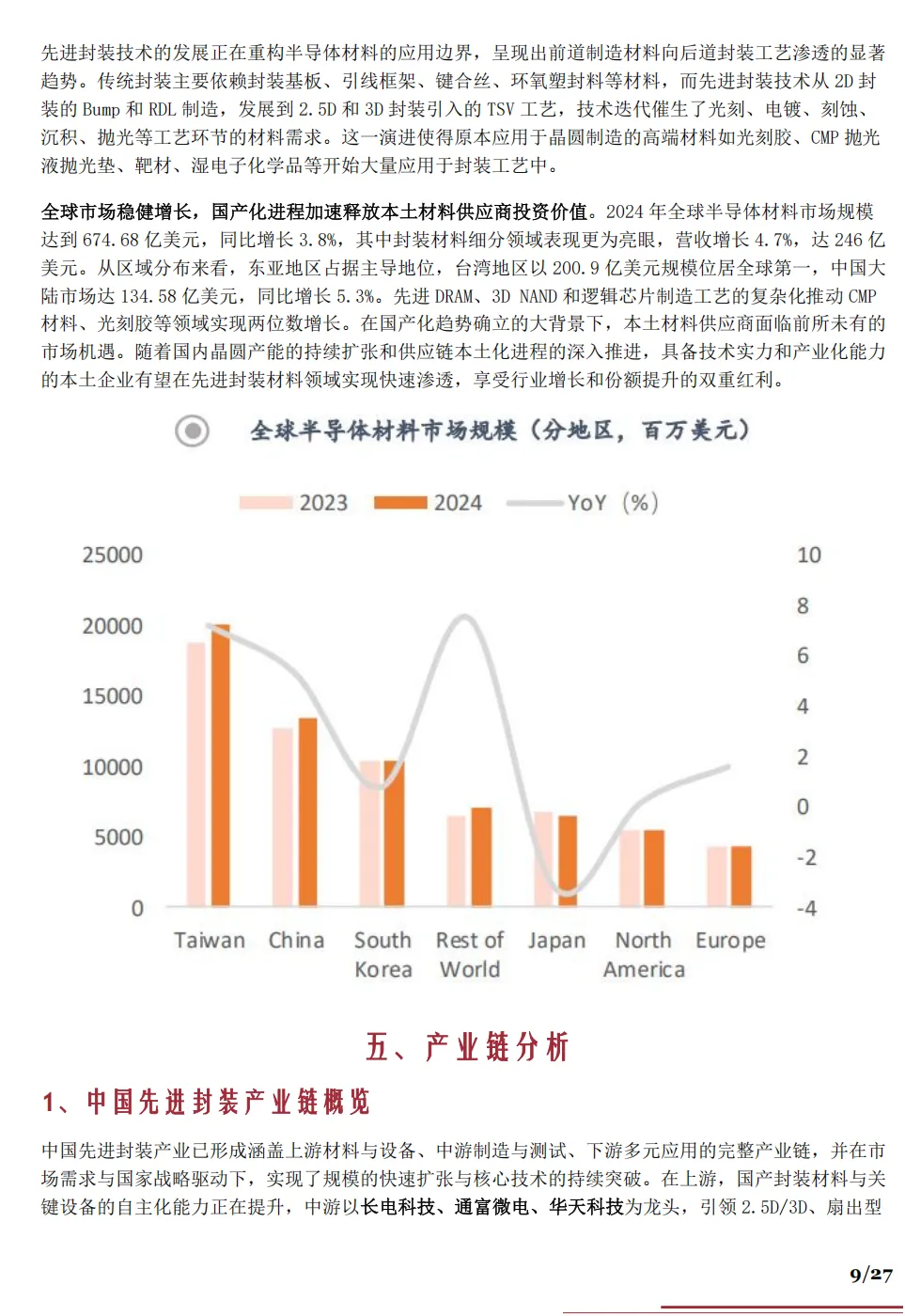

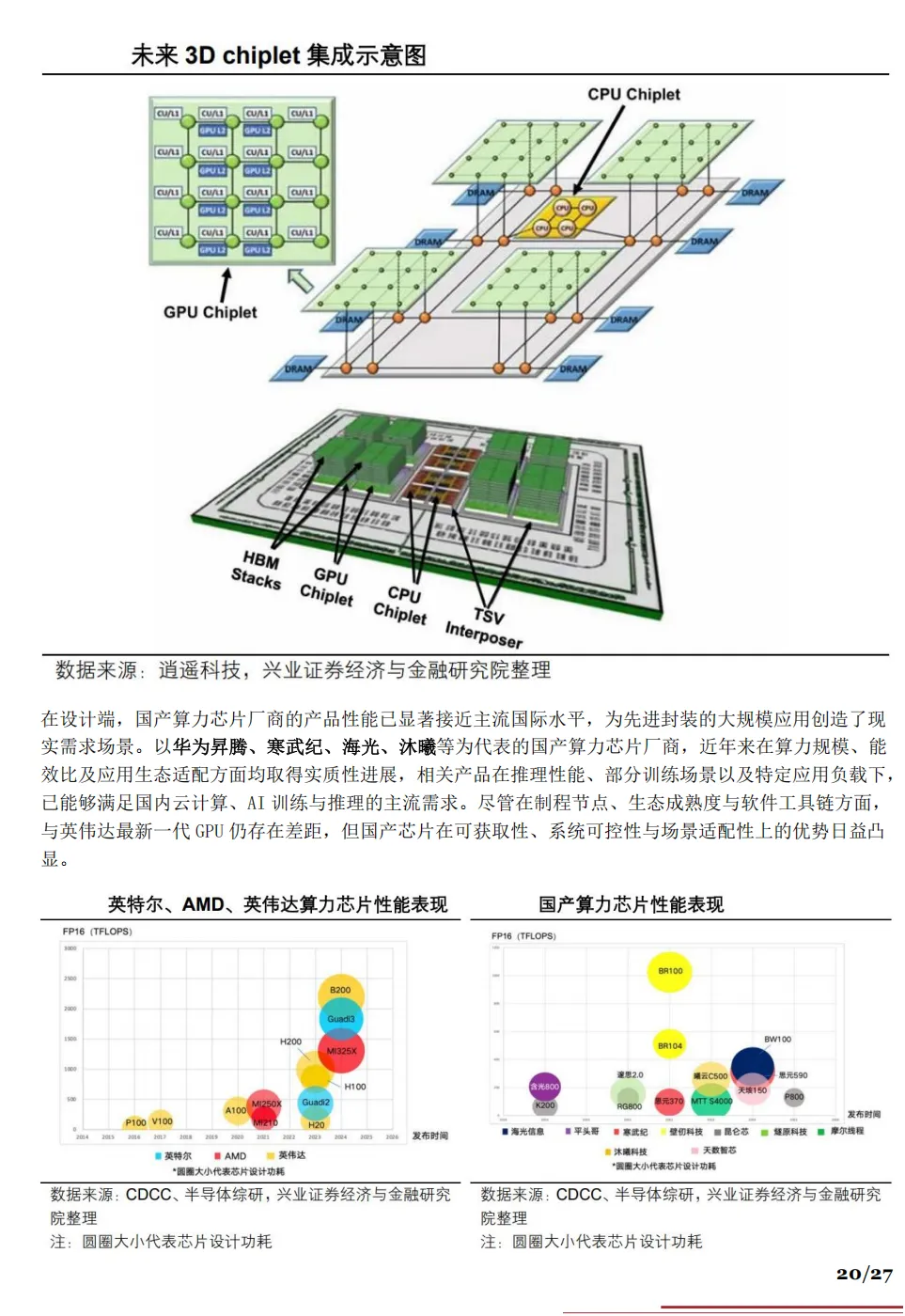

沿着以上产业趋势,我们对先进封装行业进行系统梳理分析。首先,我们将聚焦先进封装基本概念、市场现状、技术工艺及技术革新驱动产业变革几个方面;其次,将视角延伸至产业链分析、市场格局、产业机遇及相关公司层面,试图从不同视角呈现先进封装行业现状。最后,将会对先进封装行业的发展进行前瞻分析,希望能对大家更深层次了解先进封装行业有所启发。
