行业研究丨金刚石散热行业

【阅读概览】

一、金刚石散热材料概述

（一）金刚石的定义及应用

（二）金刚石散热材料的定义及分类

（三）金刚石散热材料切入芯片散热路径

（四）主流散热材料性能对比及应用

二、金刚石散热行业发展历程

三、金刚石散热行业相关政策

四、金刚石散热行业产业链

五、金刚石散热行业主要玩家

六、金刚石散热行业市场情况

七、行业挑战与发展趋势

一、金刚石散热材料概述

（一）金刚石的定义及应用

金刚石是碳原子按正四面体空间网状结构排列形成的晶体，为自然界硬度最高的单质，分为天然金刚石与人造金刚石，人造主流制备工艺包含HPHT高温高压法、CVD化学气相沉积法。晶体碳原子键合紧密，具备超高导热系数、优异光学透光性、低热膨胀系数等理化特性，通过不同生长工艺可调控晶体纯度、尺寸与品质，进而划分不同品级原料。

金刚石已经走出传统工业耗材的单一范畴。依托不同品级人造金刚石原料，其下游赛道可划分为珠宝消费与高端工业两大方向。在消费端，高品质金刚石毛坯加工为培育钻石打开珠宝市场空间；在工业端，高硬度金刚石可用于切割磨削加工，而高纯金刚石材料则凭借突出的热、光、电性能，成为AI算力芯片、功率半导体、光电元器件等前沿领域的关键材料。

（二）金刚石散热材料的定义及分类

金刚石散热材料，是指以天然金刚石或人工合成金刚石（主要为CVD金刚石）为核心导热介质，用于电子器件、半导体芯片、高功率器件等热管理场景的高导热材料。其核心功能是快速传导和扩散热量，以降低器件结温、提升功率密度和系统可靠性。

金刚石散热材料的分类情况如下：

（三）金刚石散热材料切入芯片散热路径

芯片散热是一条从发热区到外部冷却系统的热路径，金刚石材料可以分层级替代不同位置的铜、铝、钨铜、TIM或衬底材料。

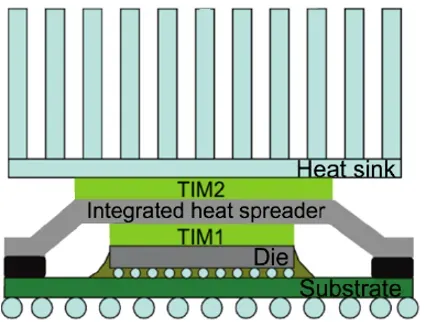

下图是比较典型的热量从芯片逐级散出的路径：热量从最底层的Die产生，向上经过TIM1，传导到芯片的封装外壳，这个封装外壳有两个作用，散热和均热，随后热量继续向上，经过TIM2，传导到下一级热沉，也继续起到均热和散热作用。

注：对于不同的电子产品形态，散热结构及路径也有很大不同，散热层级会有增减及变形。

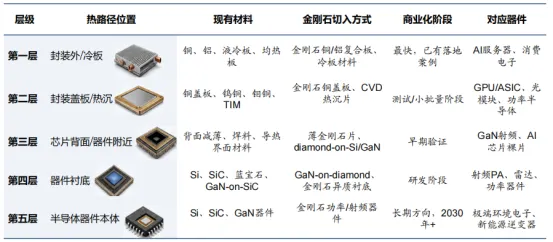

金刚石覆盖芯片全散热链路，产业落地由外向内逐层推进。外层冷板、盖板采用HPHT金刚石微粉复合制备，落地门槛较低；芯片近结区、衬底等内层场景需CVD金刚石薄膜/单晶衬底，技术壁垒更高。越靠近芯片和器件层，散热效果越强，但界面热阻、热膨胀匹配、封装工艺和客户验证难度同步上升。这一“价值与难度同向递增”的结构，决定了产业将沿冷板→盖板→背面→衬底的路径梯次放量。

数据来源：东吴证券研究所

（四）主流散热材料性能对比及应用

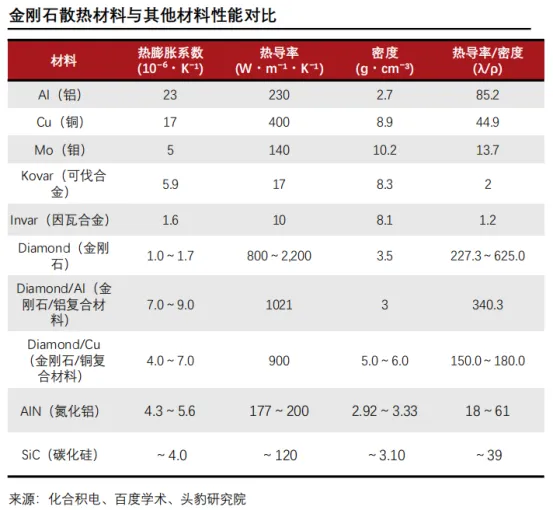

随着AI芯片等器件热流密度不断攀升，传统铜、铝等常规散热材料的性能逐渐逼近天花板。散热材料的热导率、热膨胀匹配度与轻量化水平成为选型的核心考量。下表将传统金属、低膨胀合金以及金刚石基散热材料的关键物理参数进行对比，通过多维度指标直观展现金刚石及其复合材料相较于传统散热基材突出的导热性能与综合优势。

二、金刚石散热行业发展历程

金刚石散热材料从萌芽期、技术探索期、产业导入期，逐步迈向商业化应用阶段。2026年行业产能布局、商业应用、和下游认证相继落地，明确金刚石散热材料步入商业化元年。

三、金刚石散热行业相关政策

国家持续加大对金刚石散热材料的政策支持力度。“十五五”规划强化顶层布局，行业政策推进其在高科技领域的应用突破，出口管制政策维护供应链安全，地方政策促进产业集群发展。

四、金刚石散热行业产业链

金刚石散热材料产业链上游为原材料与设备供应商，产业链中游为材料制备商，产业链下游为终端应用，涵盖AI芯片、数据中心、新能源汽车、5/6G射频、军工航空和激光器等领域。

五、金刚石散热行业主要玩家（中游材料制备商环节）

（一）境外头部玩家

海外头部厂商凭借深厚CVD金刚石工艺积累、专利壁垒与客户资源，在大面积高纯CVD单晶金刚石散热基材领域占据全球领先地位。

（二）境内头部玩家

国内HPHT金刚石产能稳居全球首位，CVD高纯散热基材加速攻关突破，正向高端算力、军工金刚石散热市场进军。

金刚石散热目前仍处产业化早期，多数企业处于客户验证及小批量供货阶段。大尺寸生长、精密加工与低热阻连接仍是规模放量的关键约束。

六、金刚石散热行业市场情况

（一）金刚石散热材料应用前景

随着AI算力、高性能计算、功率半导体行业快速扩张，高功率芯片集成度与热流密度不断攀升，行业对散热能力提出更高标准。传统风冷、液冷散热方案逐步触及性能天花板，已难以适配超高热流工况，高性能散热材料成为产业发展的关键短板。金刚石基热管理材料凭借超高导热优势，逐步成为破解高功率芯片散热痛点的重要方向，市场需求加速释放。

传统散热方案的短板也衍生出多项现实问题：

1、性能受限：据《Carbontech Magazine》研究，当电子设备温度过高时，工作性能会大幅度衰减，当芯片表面温度达到70-80℃时，温度每增加1℃，芯片的可靠性就会下降10%。AI硬件的高功率需求下，过热限制了硬件性能的发挥，阻碍了芯片的理论性能实现；

2、寿命衰减，芯片温度每升高10℃，使用寿命减半，超55%的电子设备故障源于过热问题；

3、运营成本上升，风冷、液冷系统能耗与投入偏高，推高算力运营开支；

4、存在安全风险，极端高温工况下，过热甚至会引发起火事故，威胁设备与人员安全。

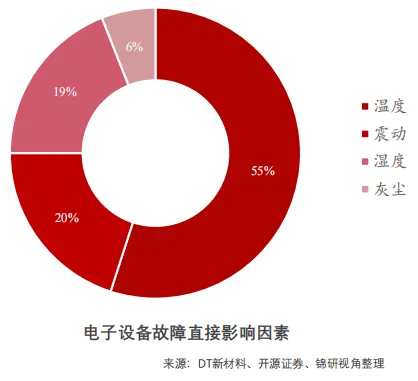

从电子设备故障诱因分布来看，温度是元器件失效首要因素，占比55%；震动、湿度分别占20%、19%，灰尘仅占6%。过热已经成为影响高功率芯片稳定运行最核心的风险。伴随AI算力服务器、射频器件功率密度不断攀升，传统散热方案控温压力陡增。金刚石散热材料具备超高导热优势，能够高效导出芯片热量，减少高温故障，因此在高功率电子热管理赛道拥有较大发展潜力。

（二）全球金刚石散热行业市场

金刚石散热的应用场景正持续拓宽，覆盖AI芯片、数据中心、功率半导体、射频器件、航空航天等高功率、高可靠性需求领域，其中AI芯片是目前驱动市场增长的核心引擎之一。随着AI算力需求爆发，AI芯片市场规模迎来快速增长。据IDTechEx《AI Chips for Data Centers and Cloud 2025-2035》预测，2030年全球AI芯片市场规模将达4,530亿美元，按美元兑人民币汇率6.9测算，约合人民币3万亿元。

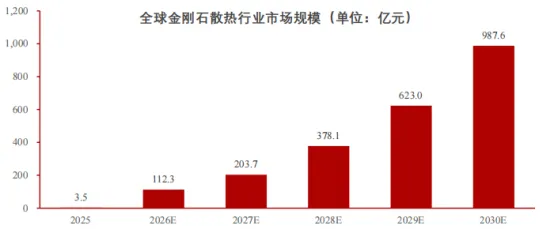

AI芯片规模的快速扩张，催生了芯片超高热流密度的散热痛点，直接带动金刚石散热赛道迎来爆发期。锦研视角数据显示，2025年全球金刚石散热行业市场规模仅3.5亿元，预计2026-2030年将进入高速上行通道，市场规模将从112.3亿元增长至987.6亿元。AI高功率芯片带来超高热流密度散热刚需，叠加功率半导体、军工航天等领域需求释放，金刚石散热材料渗透率将不断提升，行业长期成长空间广阔。

数据来源：锦研视角研报

当前全球金刚石散热基材竞争格局正在重塑，未来中美有望占据行业主导地位。目前高端大面积CVD金刚石热沉市场仍由海外厂商领跑。美国依托深厚的半导体与军工科研基础，在前沿材料研发、核心专利储备以及航天、高端AI客户资源上拥有先发优势，主攻前沿技术迭代。

中国拥有全球领先的工业金刚石产能根基与完整算力产业链配套，叠加国内AI算力巨大的下游市场需求，正加快补齐大尺寸高导热CVD单晶金刚石量产短板。国内头部企业持续推进技术攻关，产业化落地速度较快，成本优势逐步释放。长远来看，美国将在尖端研发领域保持竞争力，中国依托庞大内需加速商业化，中美或将形成双轮驱动的行业竞争格局。

（三）中国金刚石散热行业市场

近年来国内AI产业建设提速，算力基础设施大规模落地，高性能AI芯片迭代持续加快。高算力芯片热流密度大幅攀升，传统散热方案逐渐难以满足温控需求，高性能散热材料成为保障AI服务器稳定运行的关键。金刚石拥有超高导热系数，可快速导出芯片热量，十分适配高功率AI芯片散热场景，在国内算力赛道具备广阔的应用前景。

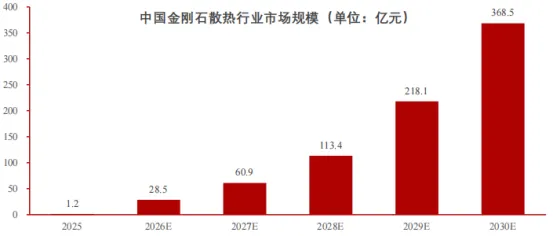

从国内金刚石散热市场来看，行业当前仍处在起步阶段，2025年市场规模仅1.2亿元。伴随AI算力、功率半导体等下游需求逐步释放，行业将进入高速增长通道，预计2026-2030年国内市场规模将由28.5亿元增长至368.5亿元。后续随着大尺寸CVD金刚石热沉技术不断取得突破，国产替代加速推进，我国金刚石散热市场有望持续扩容，行业发展潜力巨大。

数据来源：锦研视角研报

七、行业挑战与发展趋势

（一）行业面临的挑战

整体来看，金刚石散热行业当前面临技术、资本、地缘、人才四大维度叠加压力，单一短板会放大全产业链风险，行业准入门槛持续抬升。

中小厂商生存空间逐步收窄，头部企业扩产、技术迭代节奏受到多重条件制约；外部环境波动叠加内部高端产能供给不足，拉长大尺寸单晶金刚石热沉研发与量产落地周期，行业发展稳定性承压，只有资金、技术、人才储备充足且具备供应链抗风险能力的企业，才能抵御多重考验。

1.技术壁垒较高

高导热CVD单晶金刚石制备难度大，大尺寸基材生长、高精度抛光、表面金属化镀层、界面热阻管控属于多学科交叉技术，工艺复杂度高。产品性能高度依赖长期积累的生长工艺参数，新入局厂商很难在短期内突破大尺寸、高良率量产瓶颈。

2.资本投入门槛高

高端MPCVD生长设备、高精度切割抛光检测设备采购成本高昂，配套洁净厂房建设周期长、前期资金消耗量大。下游AI算力芯片迭代速度快，倒逼金刚石热沉材料持续升级，企业需要持续大额资金投入研发与产线扩建，对现金流、融资实力要求严苛。

3.地缘供应链风险

全球贸易管制、进出口限制持续影响高端装备流通，海外高端微波CVD核心部件、精密检测仪器存在进口受限风险。国内高端设备国产化替代仍处在推进阶段，供应链不稳定将制约大面积单晶金刚石量产交付，给企业经营带来较强不确定性。

4.高端人才短缺

兼具等离子体材料生长、精密超硬加工、热-电封装实操能力的复合型研发人才稀缺；行业属于新兴交叉赛道，人才培养周期漫长。全球企业争相抢夺核心技术人员，人才供给缺口直接制约本土企业金刚石散热产品迭代与技术创新速度。

（二）行业发展趋势

1.产品高速迭代提速

AI算力建设持续扩张，高功率芯片热流密度不断攀升，拉动上游金刚石散热材料同步迭代升级。随着800G、1.6T光模块大规模落地，高算力服务器散热需求快速放量，传统散热方案逐步到达性能瓶颈，高导热金刚石热沉迎来需求上行窗口。算力集群、超算项目加速建设，下游客户提前锁价布局高端散热材料，倒逼行业企业加大研发投入，加快大尺寸单晶金刚石产品更新节奏。

2.新型集成技术落地

AI芯片共封装、高密度算力模组等集成化方案多点突破，带动配套金刚石热沉快速发展。纯金刚石热沉凭借超高导热性能逐步切入超高热流密度高端算力场景；金刚石-金属复合方案适配大规模智算中心；金刚石-陶瓷复合产品面向高压功率半导体赛道。各类散热技术路线互补共存，厂商多路线布局，依托新材料工艺解决界面热阻、成本管控、大尺寸良率等行业核心痛点。

3.上游国产替代深化

国内算力服务器、射频器件产品全球市占率稳步提升，产业链国产化重心向上游金刚石基材转移。大尺寸高导热单晶金刚石量产提速，MPCVD生长工艺持续突破，助推散热衬底元器件自主可控。本土企业打通基材生长、精密加工、金属化镀层上下游配套资源，布局一体化产线，减弱海外高端金刚石材料供给约束，加速搭建完整自主供应链。

4.市场头部集中加剧

高导热CVD金刚石基材研发、MPCVD产线扩产的资金门槛大幅抬升，行业资源持续向龙头聚拢，中小厂商订单与产能空间逐步收缩。头部企业打通基材生长、热沉加工、封装测试全链条，具备大批量稳定交付能力，更容易获得海外云厂商、国内算力设备厂商订单青睐。一体化产能布局、长期技术储备共同构筑竞争壁垒，行业马太效应愈发明显。
