深度行业研究报告:ABF载板与先进封装基板
- 2026-10-11 22:12:10
深度行业研究报告:ABF载板与先进封装基板行业核心定性：ABF载板（味之素累积膜基板）是先进制程芯片（CPU、GPU、AI算力芯片）封装不可或缺的核心基材。在经历2023-2024年的消费电子去库存周期后，随着生成式人工智能（GenAI）、高性能计算（HPC）以及Chiplet（芯粒）先进封装（如台积电CoWoS）的全面爆发，ABF载板行业已进入新一轮由结构性创新（高层数、大尺寸）驱动的增长周期。 行业天花板与特征：由于该行业具备极高的资本密集度与技术良率壁垒，全球前五大厂商（主要集中在中国台湾和日本）合计占据超过70%的市场份额。上游核心绝缘材料（ABF膜）被日本味之素（Ajinomoto）单点垄断，中游环节因此具备较强的重资产溢价属性。

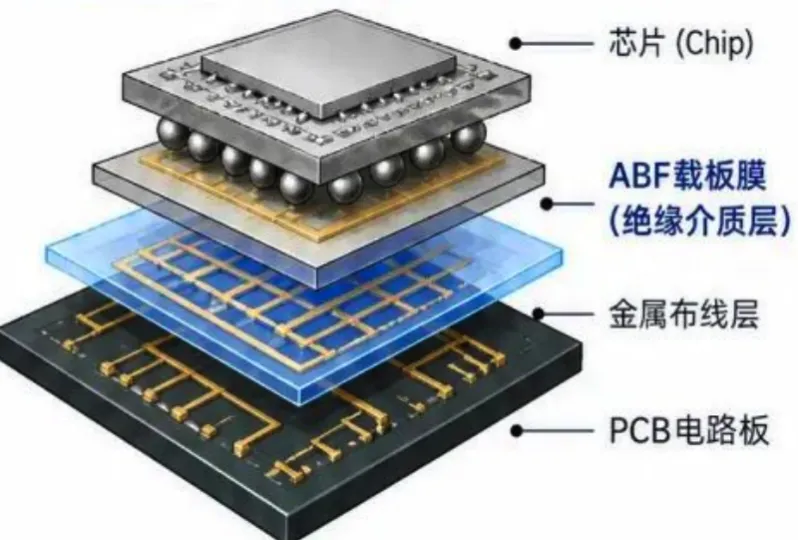

准确定义：ABF载板属于集成电路（IC）封装基板的一种，特指采用日本味之素公司（Ajinomoto）独家专利生产的ABF绝缘薄膜作为积层材料的倒装芯片球栅阵列（FC-BGA）封装基板。ABF（Ajinomoto Build-up Film，味之素积层膜）是半导体封装领域技术含量最高的绝缘材料之一，主要用于CPU、GPU、FPGA、ASIC等高运算性能芯片的封装。 所属分类：在GICS全球行业分类标准中归属于"半导体设备与材料"或"电子元件"；在申万行业分类（中国）中归属于"电子-元件-印制电路板（PCB）"。 产业链位置：位于半导体产业链的中游封装材料环节。其上游为核心绝缘材料（ABF膜）、铜箔、高端设备等供应商；下游直接对接晶圆代工厂（如台积电）或OSAT（委外封测代工）企业，最终应用于终端芯片。 1.萌芽期（1990年代末至2000年代初）：Intel牵头寻找替代传统液态绝缘材料的方案，日本味之素利用氨基酸技术研发出薄膜状绝缘材料（ABF），确立了FC-BGA封装的技术基石。 2.成长期（2010年代至2020年）：个人PC、服务器CPU更新换代带动FC-BGA封装普及，ABF载板需求稳步上升，日系和台系厂商奠定垄断格局。 3.爆发与周期震荡（2021年至2024年）：疫情期间数字化转型促使需求井喷，导致严重的缺货潮；随后由于PC和消费电子需求疲软，行业在2023-2024年经历去库存阶段，稼动率大幅下降。 4.当前生命周期（2025年及以后）——结构性二次增长：受AI芯片、高性能计算（HPC）和数据中心扩容的强力驱动，ABF载板尤其是高层数载板迎来二次爆发。行业目前处于成熟期向新一轮增长期跨越的关键节点。 1.资本密集与技术密集：单条高端产线投资动辄数亿至十亿美元，涉及复杂的微米级刻蚀工艺（2微米以下线宽/线距）和热膨胀系数（CTE）控制，壁垒极高。 2.成长性与周期性并存：具有半导体行业的典型周期性，但由于AI、先进封装等新兴应用的渗透，结构性成长属性愈发明显。 3.区域高度集中：全球产能高度集中在亚洲（中国台湾、日本、韩国、中国大陆合计占比超过90%），呈现显著的区域聚集效应。 IC载板中游制造存在两大核心技术分支，其物理特性决定了不同的应用方向： 1.BT载板（主攻轻薄与稳定）：内部含玻璃纤维布，结构刚性较高、尺寸稳定。但受玻纤阻挡，线路线宽难以突破12μm。主要用于FCCSP、CSP封装，应用于智能手机处理器、存储颗粒及射频模块。 2.ABF载板（主攻精细与高密）：不含玻璃纤维布，可配合半加层法（SAP）刻蚀出微米级线宽（<10μm）。但大尺寸下易发生翘曲（Warpage）。主要用于FCBGA封装，是服务器CPU、AI GPU等大算力芯片的必需基材。 原报告主要聚焦ABF与BT的基材层面区分，以下从封装形式维度做进一步补充。 FC -BGA（倒装芯片球栅阵列） 采用ABF膜作为积层材料，芯片通过凸点倒装焊接在基板上，底部布满焊球阵列。支持高引脚数（>2000 pin）、高功耗、高频信号传输，是CPU、GPU、AI芯片的标配封装形式。层数通常在12-24层，尺寸可达100×100mm以上。这是当前ABF载板最核心、价值量最高的产品形态。 FD -CSP（倒装芯片级封装） 芯片尺寸封装的一种，采用倒装焊接方式，但封装体尺寸接近芯片本身。通常使用BT树脂基板或中低端ABF膜，层数6-12层，引脚数500-1500 pin。主要用于手机处理器、基带芯片、射频前端等消费电子芯片。 CSP（芯片级封装） 广义CSP包括FC-CSP和WB-CSP（引线键合）。WB-CSP采用引线键合方式连接芯片与基板，工艺成熟、成本低，但引脚密度受限。主要用于存储芯片（DRAM/NAND）、电源管理芯片、MCU等。基材以BT树脂为主。 WB-BGA（引线键合球栅阵列） 采用引线键合方式将芯片与基板连接，底部为BGA焊球阵列。技术门槛低于FC-BGA，主要用于中低端芯片封装。
1.ABF与BT：无直接竞争，应用领域泾渭分明。ABF主攻高端算力芯片，BT主攻存储和射频芯片，两者在终端产品中甚至存在配套共存关系（如HBM封装中BT用于存储颗粒、ABF用于GPU互联）。 2.ABF与玻璃基板：存在直接替代竞争。玻璃基板凭借低CTE、高平整度、高布线密度优势，未来将逐步侵蚀高端ABF市场份额。预计2027-2030年形成实质性替代，2030年渗透率有望达30%以上。 3.有机基板（ABF+BT）与陶瓷基板：完全无竞争。有机基板负责信号传输封装，陶瓷基板主打大功率散热，用途属性完全不同。 4.BT与玻璃基板：无竞争。BT深耕存储市场，玻璃基板布局远期高端算力，赛道无交集。 全球总规模基数：根据Prismark、Yole及QYResearch等机构综合测算，2024年全球ABF载板市场规模约在48.9亿至57.15亿美元之间。2025年全球ABF载板市场规模进一步增长至约62.7亿至78亿美元区间（不同机构口径差异主要源于对ABF薄膜市场与载板市场的界定范围不同）。其中，ABF薄膜市场2025年规模约5.8亿美元，预计2026年达7.19亿美元。 出货面积与价值量的背离：当前市场呈现显著的结构性分化。 1.中低端（4-8层）：主供传统PC、笔电市场。占据出货面积比例约69%，但由于单价内卷严重，贡献的价值量占比正在萎缩。 2.高端（10-24层及以上）：主供服务器CPU、AI算力GPU及交换机ASIC。出货面积占比较小，但单片价值量极高（部分超大尺寸20层以上产品单价可达上百美元），是市场规模的价值支柱。 需求侧：AI与先进封装的乘数效应 1.大算力芯片的面积膨胀：生成式AI大模型对算力需求持续增长，GPU芯片尺寸逼近光刻机的极限（Reticle Limit）。以英伟达各代产品为例：Hopper系列基板面积约3,190mm²，Blackwell系列跃升至约4,780mm²，未来Rubin系列更将达到约8,000mm²级别。芯片面积越大，所需基板面积呈平方级增大。 2.Chiplet（芯粒）与CoWoS：台积电的CoWoS等先进封装将多个小芯片（如GPU计算核与HBM显存）封装在一起。这要求底层的ABF载板具备极大的尺寸（如超100mm×100mm）和较高的层数（16-24层）来完成密集的信号互连。单颗NVIDIA H100 GPU需消耗1.5至2片ABF载板，一台AI服务器搭载8至16颗GPU，直接放大ABF需求。 供给侧：单点材料垄断与产能爬坡缓慢 1.高阶载板良率爬坡难度较大。一块20层的基板，每层良率98%时综合良率仅约66%。低良率变相消耗了大量产能，使得高端供需关系长期处于紧平衡状态。 2.2026年ABF载板已转为供不应求，预计2027年供需缺口约26%，2028年扩大至46%。上游味之素ABF膜交期从正常8至10周延长至18至24个月，价格已上涨20%至30%。 增速预期（CAGR）：预计未来5至7年，全球ABF载板市场的复合年增长率在9.8%至10.7%之间，到2031至2032年市场规模有望突破95亿至147亿美元。 1.保守情景：若AI端侧落地不及预期，仅靠云端算力支撑，市场保持约6%至8%的平稳复合增长。 2.中性情景：AI服务器保持20%左右增速，PC/手机温和复苏，市场保持9%至10%的复合增长。 3.乐观情景：AI全面渗透端侧（AI PC、自动驾驶大规模落地），且先进封装下沉至中端芯片，市场将迎来12%以上的爆发式复合增长。 核心绝缘膜（ABF）：日本味之素（Ajinomoto）全球独家垄断约90%至95%的ABF薄膜供应。其扩产节奏较为保守，直接决定了全球高端载板的产能天花板。2025年味之素ABF业务收入约5.2亿美元，毛利率约45%以上。积水化学、太阳油墨等少数日本企业占据剩余市场份额。 国产替代进展：华正新材自主研发的CBF积层绝缘膜良率已达85%，成功进入华为昇腾供应链，600万平方米产能预计2026年底投产。生益科技、广东伊帕思新材料等企业也在加速研发，预计2026-2027年实现小批量生产。2025年中国ABF薄膜国产化率不足20%，预计2026年提升至22%，2028年达40%。 关键设备：激光钻孔机（日本三菱电机、住友重工主导，用于微盲孔加工）、曝光机（日本Screen、德国牛津仪器等）。这些设备交期较长（1至2年），是厂商扩产的主要硬时间壁垒。 其他原材料：超薄铜箔（三井金属等日系主导）、特殊化学药水（用于mSAP/SAP电镀）。 核心价值节点：中游制造并非简单的组装，而是将上游的半固态薄膜与铜箔，通过上百道工序（包括mSAP/SAP工艺）刻蚀出微米级的精细线路。其核心价值创造在于对极高层数、超大尺寸板材翘曲（Warpage）形变的控制能力以及最终良率的把控。 产能分布：呈现"日系为首，台系为体，内资追赶"的格局。日系（揖斐电Ibiden、新光Shinko）在最高端AI服务器市场占据主导地位；台系（欣兴、南电）凭借巨大产能规模占据主要份额；内资（深南、兴森）正处于产能投放和良率爬坡的破局期。 终端芯片大厂（Fabless）：如英伟达（NVIDIA）、AMD、博通（Broadcom）、英特尔（Intel）。由于高端产能稀缺，这些巨头通常会直接越过封测厂，采用预付款包产能（LTA，长协订单）的方式与中游载板厂深度绑定。 晶圆代工与封测厂（Foundry/OSAT）：如台积电（TSMC）、日月光（ASE）、安靠（Amkor）。他们负责将裸片与载板进行最终组合封装。 1.研发与专利（高利润区）：味之素等上游材料商凭借绝对垄断，享有较高的毛利率与定价权（估计超过50%）。 2.制造与加工（利润分化区）：深陷中低端PC载板的厂商毛利率可能仅为10%至15%；而掌握20层以上高端AI载板量产能力的巨头，在度过折旧高峰期后，毛利率可攀升至35%至40%以上。 3.品牌与设计（高利润区）：英伟达等下游芯片设计公司，利用先进封装打包算力出售，毛利率通常在60%至70%以上。 集中度指标（CR5）：全球ABF载板市场呈现较高的寡头垄断特征。全球前五大厂商（主要为日系和台系）的市场份额合计长期保持在74%至80%左右。欣兴电子为全球最大ABF载板生产商，占有约22%的市场份额。 集中度演变趋势：由于先进封装（如CoWoS）对大尺寸、超高层载板的严苛要求，大量中低端产能无法转化为高端产能。在AI算力红利期，市场份额正在向具备顶级技术实力和扩产资金的第一梯队进一步集中。 第一梯队：技术与产能领导者（市占率超过50%） 1.揖斐电（Ibiden，日本）：技术领先者。主攻16-24层超高层领域，深度绑定Intel和NVIDIA，在下一代大尺寸AI服务器载板上享有较高定价权。 2.欣兴电子（Unimicron，中国台湾）：全球产值最大的IC载板厂。产能基数庞大，产品线覆盖广泛，是台积电、苹果、AMD的核心生态伙伴。 第二梯队：中高阶力量（市占率约30%） 1.新光电气（Shinko，日本）：Intel的核心供应商，在倒装芯片封装上积淀深厚。 2.南亚电路板、景硕科技（中国台湾）：在传统PC、服务器及中高端网通产品上具有规模效应。 3.三星电机（SEMCO，韩国）、奥特斯（AT&S，欧洲）：均在东南亚积极扩产，承接主流服务器及PC处理器的基板需求。 第三梯队：内资追赶者（市占率个位数，增速较快） 1.深南电路、兴森科技、群策科技：处于从低阶向高阶跨越的关键阶段，背靠中国半导体自主可控市场，具备国产替代的增长潜力。 根据公开财报及行业数据，2025年中国大陆IC载板市场主要厂商排名、市场地位、预估市占率及载板收入如下：
注： 1.深南电路封装基板收入41.48亿元来自2025年年报，含BT类（存储/FC-CSP/RF）和FC-BGA类产品。 2.群策科技数据来自其港股招股书（2026年6月8日递交），36.03亿元为其2025财年总营收，其中FCBGA载板约19.54亿元、FCCSP载板约12.20亿元。 3.兴森科技IC封装基板收入16.70亿元来自2025年年报，其中CSP封装基板贡献绝大部分，FCBGA（ABF载板）收入仅约2689.99万元（子公司广州兴森数据），仍处于小批量生产阶段。 4.奥特斯2025/26财年全球营收18亿欧元（约合人民币140亿元），其中重庆工厂主攻高端载板，但具体载板收入未单独披露，此处为行业估算。 5.南亚电路板为台湾欣兴电子旗下企业，大陆载板收入为行业估算值。 当前高端市场的核心竞争焦点并非价格，而是技术迭代速度。谁能率先将100mm×100mm以上尺寸、线宽/线距达到8μm/8μm的高层载板良率提升至盈亏平衡线以上，谁就能获取较丰厚的利润。 三大核心壁垒： 1.资金壁垒：一座现代化FC-BGA载板厂的入门投资在50亿至100亿人民币之间，且折旧较高。 2.客户认证壁垒：一块载板的失效会导致价值数千美元的GPU报废，头部芯片厂对新供应商的认证周期长达1.5至2年，客户粘性较强。 3.上游材料配额：能否稳定获取日本味之素（Ajinomoto）的ABF薄膜配额，是新建产能能否开工的先决条件。 1.国家资本入局防守：日本产业革新投资机构（JIC）出资约9000亿日元收购新光电气（Shinko）并将其私有化，表明日本已将高端基板技术视为国家战略物资进行保护。 2."China+1"与东南亚转移：为规避地缘政治风险，英特尔、AMD等大厂正推动供应商在东南亚建立第二产能。AT&S（马来西亚）、三星电机（越南）、欣兴电子（泰国）均在加速东南亚布局。 基本面与业务：全球FC-BGA载板技术龙头，电子板块是其核心利润引擎。公司已剥离低端消费电子业务，产能完全聚焦于AI服务器高端载板。 核心竞争力：在抗翘曲（Warpage control）和多层精密布线方面处于行业领先地位。其新产能（如大垣中央工厂）完全为下一代AI大模型训练芯片量身定制，深度绑定英伟达与Intel。 财务表现：得益于产品结构的高度纯粹化，在行业上行期，其营业利润增速超过营收增速。2025财年，在电子业务的高附加值驱动下，归母净利润实现显著增长，享有行业最高毛利率水平。 SWOT分析：优势在于技术领先与大客户深度绑定；劣势在于重资产导致折旧压力较大；威胁来自未来玻璃基板等革命性材料的潜在替代。 基本面与业务：全球营收规模最大的PCB与IC载板厂商。母子公司协同作战（如控股大陆的群策科技）。 核心竞争力：规模效应与全品类覆盖（ABF、BT、HDI）。庞大的产能基数使其在台积电CoWoS等先进封装产能爆发时，能够承接较大量的订单溢出。 财务对比：相比Ibiden，欣兴的毛利率更容易受到PC、消费电子周期波动的拖累。但在AI算力需求饱满的季度（如2026年Q1），其利润呈现出较高的爆发弹性（利润增速达三位数）。 战略方向：维持百亿级新台币的资本开支，重点扩充光复厂等高阶ABF产能，布局AI服务器的长期需求。 中国大陆规模较大的封装基板供应商，业务结构为"PCB + 封装基板 + 电子装联"三轮驱动。公司实际控制人为中国航空工业集团，具备深厚的央企背景与资源优势。 2025年实现营业收入236.47亿元，同比增长32.05%；归母净利润32.76亿元，同比高增74.47%。毛利率28.32%，同比提升3.49个百分点；净利率13.86%，同比提升3.37个百分点。加权平均ROE达20.79%。
2026年Q1实现营收65.96亿元，同比增长37.90%；归母净利润8.50亿元，同比增长73.01%。扣非归母净利润8.49亿元，同比增长74.69%，扣非/归母比高达99.91%。毛利率29.17%，同比提升4.43个百分点，延续逐季上行态势。 短期扰动因素：Q1财务费用6880万元，同比大增556.7%，主要系汇兑损失约5000万元；同时计提约1.0亿元股权激励费用。经营性现金流净额2.47亿元，同比下降59.62%。 AI PCB成为核心增长引擎。AI服务器及相关配套产品订单同比显著增加，AI相关PCB收入占比已逾40%，AI-PCB毛利率高达45%以上。公司为G客户UBB及交换机主板主供，2025年相关收入超10亿元。 mSAP光模块PCB爆发。800G及1.6T光模块合计占光模块PCB收入比重已超50%，其中1.6T占比约10%。1.6T要求14-18层mSAP PCB，单板价值量及工艺复杂度大幅提升。客户出现提前锁定6-12个月产能的抢单行为，供不应求格局明确。 ABF载板实现历史性突破。已在AMD、Intel、高通旗舰CPU实现批量出货。22层及以下FC-BGA产品已实现量产，24层及以上产品技术研发及打样按期推进。广州工厂乐观预计2026年实现盈亏平衡（较此前指引提前约一年），满产后年收入可超10亿元。 公司拟投46亿元于无锡建设高速高密电子电路项目，目标2027年上半年量产。南通四期/五期、泰国工厂于2025年下半年投产并稳步爬坡。2026年资本开支较2025年（34亿元）将大幅增加。
估值分析（截至2026年6月）：当前股价约426元，市值约2902亿元。2026年动态PE约48-55倍，高盛将目标价上调至450元。 优势在于国产替代的订单需求与资金实力，央企背景带来资源禀赋；劣势在于上游核心材料（如高端薄膜、药水）仍受制于人，超高层产品的良率爬坡仍需时间验证；机会在于AI算力驱动的高端PCB和载板双重景气周期；威胁来自汇率波动、产能爬坡期的折旧压力。 国内PCB样板领域绝对龙头，深耕半导体封装材料多年。核心定位为综合电子电路服务商、国产IC载板先锋。业务覆盖PCB全品类、IC封装基板、半导体测试板三大核心领域。 2025年实现营业收入71.95亿元，同比增长23.68%；归母净利润1.35亿元，同比增长168.06%，成功实现年度扭亏。扣非归母净利润1.41亿元，同比增长172.03%。综合毛利率19.57%，同比提升3.70个百分点。
2026年Q1实现营收18.18亿元，同比增长15.10%；归母净利润0.19亿元，同比增长100%；扣非归母净利润0.28亿元，同比增长308.32%。 PCB样板龙头地位稳固。PCB样板国内市占率连续多年第一，份额远超行业第二名至第十名总和，为半导体业务持续输血。 BT载板满产运行。深度绑定长江存储、长鑫存储、江波龙等国内存储龙头，国内市占率约25%。受益存储芯片行业复苏，产能满负荷运转。 FCBGA（ABF载板）量产突破。广州基地一期2026年Q1正式投产，月产能3.6万片，良率达90%以上。低层板（≤14层）良率超95%，高层板（16-20层）良率超90%。二期预计2026年底产能提升至6万片/月。 客户认证含金量高。国内唯一同时通过英伟达Vera CPU+Rubin GPU双平台全流程ABF载板认证的内资厂商；华为昇腾910B/950主供，约70%高端FCBGA产能被华为定向锁定。 mSAP工艺突破。已成功实现mSAP精细线路产品的量产导入，为高端FC-CSP及先进封装产品规模化拓展奠定技术基础。 1.FCBGA业务仍处于亏损状态，2025年整体费用投入约6.62亿元，对净利润形成较大拖累 2.资产负债率61.92%，因产能扩建融资有所上升 3.经营现金流净额-6274.71万元，受半导体业务备货影响 4.ABF膜仍依赖日本味之素供应，国产替代（CBF膜）预计2027年后规模化应用
市场对兴森科技的分歧较大，核心在于FCBGA良率爬坡节奏。若2026年Q4良率达85%盈亏平衡线，2027年有望实现净利润3.5-4.5亿元；若良率爬坡不及预期，估值存在较大下行风险。 优势在于量产进度领先、良率数据透明、客户认证含金量高；劣势在于大规模资本开支带来的财务压力，以及超高层产品仍需进一步验证；机会在于国产替代窗口期和AI算力爆发；威胁来自材料端受制于人、竞争加剧。 苏州群策科技股份有限公司于2026年6月8日正式向港交所主板递交上市申请，中信证券担任独家保荐人。公司成立于2005年，专注于IC载板的研发、生产与销售，产品涵盖FCBGA载板、FCCSP载板及CSP载板三大品类。 行业地位：根据弗若斯特沙利文数据，按收入计，群策科技为2025年中国大陆FCBGA载板市场最大的IC载板公司，市场份额达25.3%；同时也是FCCSP载板市场最大的IC载板公司，市场份额为13.4%。综合来看，为2025年中国大陆第二大IC载板公司，整体市场份额为12.5%。 股权结构：IPO前，控股股东UHL（Unimicron Holding Limited）通过直接和间接方式合计持有公司90.44%的股权。UHL由台湾欣兴电子（全球IC载板龙头）通过旗下全资子公司控股，股权高度集中。
核心结论：2024年为业绩顶峰，2025年三大核心指标（营收、利润、毛利率）集体回落。净利润6.47亿元不仅低于2024年高点，甚至低于2023年的6.86亿元，盈利水平回到三年前。 FCBGA载板（核心产品，收入占比约57%）
2025年FCBGA载板呈现"量增价跌"格局：销量增长16%但单价下降14.97%，毛利率从49.6%骤降至36.9%。招股书解释为主要客户转向采购复杂度更低、定价更便宜的产品，反映出公司对下游客户议价能力不足。 FCCSP载板（第二大产品，收入占比约35%）：收入从2023年8.35亿元稳步增长至2025年12.20亿元，毛利率从约18%提升至22.4%，是三大产品线中唯一在2025年实现毛利率提升的品类。 CSP载板（拖累项）：2025年录得3838.6万元亏损，毛利率转为负数。主要因金盐（黄金盐）价格大幅上涨，成本无法及时向下游传导，暴露出成本转嫁能力薄弱的短板。 分红规模远超净利润。2025年在净利润仅6.47亿元的情况下，公司宣派股息28亿元，分红金额是当年净利润的4.3倍。三年累计分红29.90亿元，已超过同期22.56亿元的净利润总和。 分红流向高度集中。控股股东欣兴电子通过UHL持股90.44%，实际分得约24.82亿元，占分红总额的88.6%。 流动性急剧恶化。受大额分红影响，公司流动资产净值从2024年末的21.13亿元骤降至2025年末的-4.47亿元（即流动负债净额）。现金及现金等价物从17.23亿元降至10.71亿元，降幅37.8%。 学术界的定性。北京大学汇丰商学院教授将其定性为"庞氏分红"——本质不是股东回报，而是控股股东利用控制权在IPO窗口期完成财富转移。 截至2025年末，公司账面上可退还产能承诺按金高达31.02亿元，合约负债（不可退还部分）4.45亿元。若公司无法按约定足额供货，需向客户退还保证金并支付赔偿金。在流动资产净值已转为负数的背景下，这一或有偿付义务构成重大风险。 销售端：对欣兴电子集团的销售收入从2023年8.39亿元（占比30.0%）降至2025年3.58亿元（占比9.9%），呈逐年下降趋势。 采购端：向欣兴电子集团采购IC载板相关材料的金额从2023年7980万元（占比9.1%）大幅攀升至2025年3.48亿元（占比20.3%），采购比例翻倍以上。 购销失衡：呈现"采购强依赖、销售弱输出"的失衡结构，导致成本传导失效与定价权丧失。 前五大客户收入占比：84.5%（2023年）、81.5%（2024年）、74.3%（2025年）。单一最大客户收入占比连续三年维持在30%以上。客户集中度远超行业均值（同业前五客户占比普遍低于60%）。 积极因素：中国大陆FCBGA载板市场份额第一（25.3%），具备细分赛道领先地位；背靠全球IC载板龙头欣兴电子，技术和客户资源有支撑；所处IC载板赛道处于AI算力驱动的上升周期。 重大风险：治理风险突出（突击分红28亿元，流动性急剧恶化）；盈利能力下滑（净利润同比降30%，毛利率从38.4%降至31.2%）；定价权缺失（FCBGA载板单价被动下调14.97%）；客户依赖严重（前五大客户占比74.3%）；关联交易失衡；流动性风险叠加31.02亿元可退还保证金义务。
大尺寸与超高层成为标配：当前高端算力（如AI GPU、大型FPGA芯片）所需的ABF载板，尺寸已突破100mm x 100mm，层数激增至16-24层，部分前沿产品已向28层演进。 良率痛点：尺寸的成倍增加使得载板在压合与固化过程中易发生翘曲（Warpage）。目前全行业在超大尺寸高层板上的平均良率难以突破70%，良率控制是当前主要的技术瓶颈。载板制造正在引入AI机器视觉（AOI检测系统），通过模型对微盲孔（Micro-via）和精细线路（L/S达5um）的缺陷进行实时纠错，以缩短高层板的良率爬坡周期。 晶圆级封装（WLP）的瓶颈：当前高端先进封装（如台积电CoWoS）高度依赖12英寸晶圆级封装。其布线精度较高，但受限于晶圆的物理面积，成本较高且能切割出的大尺寸载板数量有限。 面板级封装（PLP）的崛起：PLP（Panel Level Packaging）正成为下一代封装路线。利用超大尺寸的矩形玻璃或树脂面板（如600mm x 600mm）进行封装加工，面积利用率可提升至95%以上，能有效摊薄单颗芯片的制造成本。PLP路线的成熟将推动中游载板厂进行设备升级，以适应更大画幅的光刻与对位精度要求。 高速高频材料导入：随着光电共封装（CPO）和硅光子技术的演进，传统的ABF与BT材料在应对800G/1.6T光量子芯片和超算网络时，会面临介电损耗问题。行业正积极将具有低信号衰减特性的M9级别（Ultra-low Loss）覆铜板与基材特性融合进下一代IC载板中，以突破传输速率上限。 玻璃基板（Glass Substrate）的替代潜力：Intel正推进玻璃基板的商业化进程。玻璃材料具备较低的热膨胀系数（CTE），能有效解决大尺寸载板的翘曲问题，且互连密度比有机材料高出一个数量级。玻璃基载板的制造可拆分为两个主要环节：玻璃芯板加工和构建（BU）层加工，其中BU层加工在很大程度上沿用现有ABF工艺。预计在2027-2030年，玻璃基板将在顶级算力集群中对ABF载板形成实质性替代。券商研报估算玻璃基载板中长期潜在市场空间超过600亿元，预计2030年渗透率有望达到30%以上。 mSAP是连接高端PCB与精密IC载板的核心工艺桥梁： 1.工艺原理：在基材表面压合极微薄铜箔（1.5-3μm），通过显影电镀让线路增厚，再通过短时间闪蚀去除底铜。几乎无侧蚀，线宽/线距可精准控制在10μm-30μm。 2.核心应用：直接赋能1.6T高速光模块基板（解决高频算力网络传输瓶颈）、智能手机类载板（SLP）以及高端存储FCCSP载板。掌握mSAP工艺是切入先进算力基板的基础条件。 半导体封装基板已被提升至国家战略层面： 1.海外防守与回流：美国《芯片与科学法案》明确将先进封装及配套基板列为重点补贴对象，意图将重资产产能从亚洲拉回本土；日本通过政府产业基金（JIC）整合新光电气等基板龙头，构筑材料与工艺的技术壁垒。 2.国内自主可控推力：依托大基金（国家集成电路产业投资基金）及地方专项产业政策，中国大陆在资金、税收抵扣及土地审批上，对本土头部载板企业（如深南电路、兴森科技）的FC-BGA扩产项目给予政策支持，推动算力底座的国产替代。 1.出口管制升级：针对高阶半导体制造设备（如高精度激光钻孔机、高端曝光机）以及前沿封装材料，海外监管机构正在收紧出口许可审批。这迫使国内载板企业加快设备与材料端的国产化验证测试（如引入本土激光设备与类ABF绝缘膜替代方案）。 2.客户准入资质：由于载板价值绑定着昂贵的裸片（Die），Fabless巨头对载板厂的审核较为严苛。合规不仅要求良率达标，还要求供应商具备完善的底层数据追溯能力与知识产权（IP）隔离机制。 总量与结构：全球ABF载板需求量呈现显著的"K型"分化。以PC和普通消费电子为代表的存量需求（消耗4-8层中低阶载板）占比逐步下降，且价格内卷严重；而以大模型训练与推理为核心的算力端（消耗16层以上高端载板）需求呈爆发式增长，占据行业新增产值的绝对多数。AI服务器占ABF需求比重已超过20%，预计2028年将达45%，成为第一大应用领域。 区域分布：北美市场是高端ABF载板终端需求的核心引擎（集中了全球最大的云服务商和AI芯片设计巨头）；中国大陆则是最大的增量替代市场，自主算力芯片对国产高阶载板的需求较为迫切。 核心客户群体（B端）：直接客户为台积电、日月光等顶级晶圆代工与封测厂商（Foundry/OSAT）；最终买单方则是英伟达、AMD、博通等芯片设计巨头（Fabless）。 长协绑定与预付款买产能：由于高阶载板产能稀缺，客户购买行为已从按需下订单演变为抢占产能。芯片巨头通过签订3-5年的长协订单（LTA），甚至直接支付预付款补贴载板厂购买设备，形成了较强的供应链锁定效应和转换壁垒。 算力芯片的面积扩张：摩尔定律放缓导致单颗芯片无法无限缩小晶体管，只能通过堆叠面积来提升算力。Chiplet（芯粒）技术将多个小芯片拼接，导致底层ABF载板的面积直线上升（如从传统的50mm x 50mm增至120mm x 120mm），在物理层面上放大了对载板产能的消耗。以英伟达产品迭代为例：Hopper系列基板面积约3,190mm²，Blackwell系列跃升至约4,780mm²，未来Rubin系列更将达到约8,000mm²级别。 玻璃基板（Glass Substrate）：当前最大的潜在替代品。针对大尺寸ABF载板易发生翘曲的痛点，玻璃材质因其热膨胀系数低、平整度较高，正被英特尔等厂商推进。玻璃基载板的制造分为玻璃芯板加工和BU层加工两个环节，其中BU层加工沿用现有ABF工艺，具备较高成熟度。一旦在2027年左右跨越量产成本临界点，将对现有高端ABF有机载板构成实质性替代威胁。 重资产定制化制造：行业本质是利用高精度设备群，将专属原材料转化为高良率定制品。载板厂不售卖标准化商品，而是依据客户芯片图纸进行重资产代工。 联合研发模式（Co-design）：在极高阶产品上，载板厂必须在芯片设计的早期阶段（Tape-out前）就与芯片厂商联合进行基板的布线与热学仿真设计。 毛利率的分化： 1.低端市场：成熟PC载板受制于产能过剩，毛利率在盈亏平衡线（10%至15%）附近。 2.高端市场：用于AI服务器的超高层大尺寸载板，一旦良率爬坡跨过盈亏点，毛利率可接近40%以上。 折旧与规模效应：高端FC-BGA产线折旧较重（占成本20%以上）。单位经济学的核心在于产能利用率和良率。良率每提升1个百分点，所释放的净利润弹性是指数级的。 在当前ABF载板行业，企业需具备以下核心能力： 1.极限制造能力（良率把控）：在超过20层、微米级线宽的制造中，将综合良率稳定在70%以上的能力。 2.顶级客户生态准入：通过台积电CoWoS供应链或英伟达、AMD验证的能力。 3.上游资源调配权：稳定获取日本味之素ABF薄膜配额及高端设备交期的供应链话语权。 1.系统性风险（周期下行）：若全球AI算力基础设施建设增速放缓，或AI应用端（如自动驾驶、AI PC）商业化进程不及预期，2025-2027年全球密集开出的高端载板产能将面临过剩风险。 2.供应链断裂风险：上游日本核心设备（曝光机、激光钻孔机）与唯一材料（味之素薄膜）若遭遇地缘政治出口管制，将直接影响内资企业的扩产进度。 3.颠覆性技术替代：玻璃基板若在5年内实现低成本量产，将对现有重资产投资的ABF产线造成估值冲击。 4.内卷与产能过剩：若未能切入20层以上高端市场，仅停留在10层左右的本土扩产产能将在2026-2027年面临价格竞争加剧的风险。 5.技术迭代风险：若味之素推出新一代ABF薄膜，可能扩大技术差距，影响国产替代进程。 1.短期（1年内）：AI数据中心高速交换机板及1.6T光模块所需的超高密基板（基于mSAP工艺）是当前最具爆发力的增量缺口。上游味之素ABF膜已涨价30%，供需缺口持续扩大，推动价格与获利动能向好。 2.中期（2-3年）：内资头部载板厂（深南电路、兴森科技）的FC-BGA产能良率跨越盈亏平衡点，迎来高端算力芯片国产替代的业绩兑现期。ABF薄膜国产化率预计从2025年的不足20%提升至2028年的40%。 3.长期（3-5年）：面板级封装（PLP）与下一代玻璃基板工艺带来的产业链重塑机会。玻璃基载板中长期潜在市场空间超过600亿元。
一、行业概况与定义
1.1 行业定义与边界
1.2 行业发展历程与生命周期
1.3 行业核心特征
1.4 基材学差异：BT载板与ABF载板
1.5 产品类型深度对比（补充）
1.5.1 封装形式分类
1.5.2 产品类型与基材对应关系
封装形式 | 主流基材 | 典型应用 | 技术门槛 | 价值量 |
FC-BGA | ABF（高端）/ BT（低端） | CPU/GPU/AI芯片 | 极高 | 最高 |
FC-CSP | BT（主流）/ ABF（高端） | 手机AP/射频 | 中高 | 中等 |
WB-CSP | BT | 存储芯片/MCU | 中等 | 较低 |
WB-BGA | BT | 消费电子 | 中等 | 较低 |
1.5.3 ABF载板 vs BT载板 vs 玻璃基板 vs 陶瓷基板
对比维度 | ABF载板 | BT载板 | 玻璃基板 | 陶瓷基板 |
基材类型 | ABF树脂膜（无玻纤） | BT树脂+玻纤布 | 硼硅/石英玻璃 | 氧化铝/氮化铝 |
线宽/线距 | 5-12μm | 12-25μm | <5μm（理论极限） | 不适用（厚铜线路） |
层数 | 12-24层（前沿28层） | 6-12层 | 多层（研发中） | 单层/双层 |
最大尺寸 | 120×120mm | 较小 | 可做大尺寸 | 视工艺而定 |
热膨胀系数（CTE） | 偏高（易翘曲） | 中等（尺寸稳定） | 低（匹配硅芯片） | 低（匹配功率芯片） |
导热性能 | 一般 | 一般 | 中等 | 极佳（AlN达230W/mK） |
主要应用 | CPU/GPU/AI芯片 | 存储/射频/手机AP | 下一代AI/Chiplet | IGBT/SiC/光模块 |
单颗价值 | 高端可达$20-100+ | $0.2-$1.5 | 研发阶段 | 视规格而定 |
材料垄断方 | 日本味之素（>95%） | 三菱瓦斯化学 | 无（玻璃原片多家） | 多家 |
国产化率 | <5% | 约25% | 样品阶段 | 中瓷电子突破 |
1.5.4 竞争与替代关系
二、市场规模与增长
2.1 市场规模与层数结构
2.2 增长驱动因素
2.3 未来3至5年预测（情景分析）
三、产业链分析
3.1 上游：核心材料与设备
3.2 中游：载板制造加工
3.3 下游：客户结构
3.4 产业链价值拆解
四、竞争格局
4.1 市场集中度（寡头垄断特征）
4.2 竞争梯队与核心竞争者画像
4.2.1 中国大陆主要载板厂商排名与收入对比
排名 | 厂商名称 | 市场地位与背景 | 预估市占率 | 2025年载板收入 |
1 | 深南电路 (Shennan Circuits) | 内资PCB与封装基板龙头，央企背景（航空工业集团），拥有完善的产线布局与大客户体系 | 约13%-15% | 41.48亿元（封装基板业务，含BT+FC-BGA） |
2 | 群策科技 (Suzhou Qunce) | 欣兴电子（Unimicron）子公司，FCBGA和FCCSP领域国内领先，2026年6月递表港交所 | 约12.5% | 36.03亿元（总营收，含FCBGA+FCCSP+CSP全品类） |
3 | 奥特斯 (AT&S) | 总部位于奥地利，在重庆拥有大规模高端载板生产基地，2025/26财年全球营收18亿欧元 | 约10%-12% | 重庆工厂载板收入约60-70亿元（估算，含PCB+载板） |
4 | 南亚电路板 (Nanya PCB) | 台系巨头，在大陆深耕多年，服务器与高端消费载板主力供应商 | 约8%-10% | 约30-40亿元（估算，大陆载板收入） |
5 | 兴森科技 (Fastprint) | 内资高成长性载板标的，正快速扩产FCBGA及光模块基板，国内唯一英伟达+华为双认证 | 约6%-8% | 16.70亿元（IC封装基板业务，CSP为主+FCBGA小批量） |
4.3 竞争维度与行业壁垒
4.4 并购整合与产业转移趋势
五、核心企业深度分析
5.1 揖斐电（Ibiden）—— 全球高端技术领先者
5.2 欣兴电子（Unimicron）—— 产能规模领先者
5.3 深南电路（Shennan Circuits）—— 内资稳健型代表
5.3.1 基本面与业务
5.3.2 2025年年报核心数据
业务板块 | 2025年收入 | 同比增速 | 毛利率 | 收入占比 |
PCB业务 | 143.59亿元 | +36.84% | 35.53% | 60.73% |
封装基板 | 41.48亿元 | +30.80% | 22.58% | 17.54% |
电子装联 | 30.75亿元 | +8.93% | 15.00% | 13.00% |
其他 | 20.65亿元 | — | — | 8.73% |
5.3.3 2026年一季报核心数据
5.3.4 核心增长引擎
5.3.5 产能扩张动态
5.3.6 机构盈利预测
机构 | 2026E净利润 | 2027E净利润 | 2028E净利润 | 评级 |
招商证券 | 58.22亿元 | 88.20亿元 | 130.40亿元 | 强烈推荐 |
国海证券 | 56.78亿元 | 78.14亿元 | 106.25亿元 | 买入 |
长江证券 | 57.73亿元 | 82.16亿元 | 117.21亿元 | 买入 |
5.3.7 SWOT分析
5.4 兴森科技（Fastprint）—— 内资激进型代表
5.4.1 基本面与业务
5.4.2 2025年年报核心数据
业务板块 | 2025年收入 | 同比增速 | 毛利率 | 收入占比 |
PCB业务 | 48.97亿元 | +13.89% | 25.26% | ~68% |
IC封装基板 | 16.70亿元 | +49.71% | -16.06% | ~23% |
半导体测试板 | 2.39亿元 | +41.45% | — | ~9% |
5.4.3 2026年一季报核心数据
5.4.4 核心亮点
5.4.5 需关注的风险点
5.4.6 机构盈利预测
机构 | 2026E营收 | 2026E净利润 | 2027E净利润 | 评级 |
浙商证券 | 89.05亿元 | 4.35亿元 | 8.31亿元 | 买入 |
华鑫证券 | 86.75亿元 | 4.38亿元 | 7.45亿元 | 买入 |
5.4.7 SWOT分析
5.5 群策科技（苏州）—— 财务隐忧样本
5.5.1 公司概况
5.5.2 财务表现深度分析
财务指标 | 2023财年 | 2024财年 | 2025财年 |
营业收入 | 27.94亿元 | 36.59亿元 | 36.03亿元 |
同比增速 | — | +30.96% | -1.54% |
年内溢利 | 6.86亿元 | 9.24亿元 | 6.47亿元 |
同比增速 | — | +34.62% | -30.01% |
综合毛利率 | 33.0% | 38.4% | 31.2% |
净利率 | 24.6% | 25.2% | 17.96% |
5.5.3 分产品分析
指标 | 2023财年 | 2024财年 | 2025财年 |
收入 | 14.71亿元 | 19.81亿元 | 19.54亿元 |
销量 | 1494.4万件 | 1483.9万件 | 1721.5万件 |
平均售价 | 98.41元/件 | 133.49元/件 | 113.50元/件 |
毛利率 | — | 49.6% | 36.9% |
5.5.4 流动性危机：28亿元突击分红
5.5.5 产能承诺保证金风险
5.5.6 关联交易分析
5.5.7 客户集中度
5.5.8 综合评估
5.6 内资双雄对比：深南电路 vs 兴森科技
对比维度 | 深南电路 | 兴森科技 |
2025年营收 | 236.47亿元 | 71.95亿元 |
2025年归母净利润 | 32.76亿元 | 1.35亿元 |
ABF载板进展 | 22层以下量产，AMD/Intel/高通批量出货 | 20层以下量产，英伟达+华为双认证 |
ABF客户 | AMD、Intel、高通、G客户 | 英伟达、华为、海光、寒武纪 |
BT载板 | 存储+FC-CSP双轮驱动 | 存储CSP国内市占率25% |
PCB业务 | AI服务器+光模块PCB龙头 | PCB样板国内第一 |
核心优势 | 规模大、盈利强、ABF率先量产 | 客户认证含金量高、弹性大 |
核心风险 | 客户集中、产能爬坡 | FCBGA持续亏损、负债率偏高 |
2026E净利润（一致预期） | ~53亿元 | ~4.3亿元 |
当前市值（2026年6月） | ~2900亿元 | ~880亿元 |
六、技术趋势与创新
6.1 核心技术现状与痛点
6.2 封装路线演进：PLP与WLP
6.3 上游材料迭代：M9级低损耗与玻璃基板
6.4 mSAP（改良型半加成法）工艺
七、政策与监管环境
7.1 产业政策与大国博弈
7.2 监管框架与合规门槛
八、需求与客户分析
8.1 需求规模与结构分化
8.2 客户画像与核心行为
8.3 需求驱动的根本逻辑
8.4 替代品分析
九、商业模式与盈利分析
9.1 主流商业模式
9.2 盈利能力与单位经济学
9.3 关键成功要素（KSF）
十、风险与展望
10.1 风险因素评估
10.2 机会窗口展望
